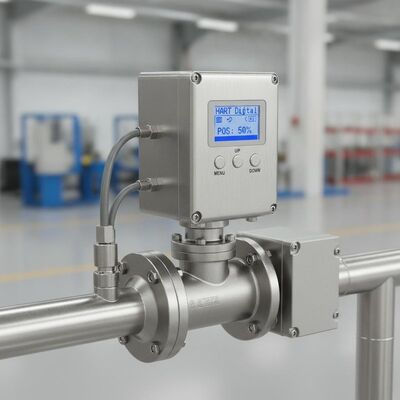

هارت الاتصالات الرقمية صمام موقف المصنع حزمة مجتمعة مسبقا مع الصلب المقاوم للصدأ

لمحة عامة عن المنتج

حزمة Fisher DVC6200 لموضع الصمامات الرقمية هي حل تحكم صمامات تم تجميعه مسبقًا في المصنع وتم اختباره مسبقًا تم تصميمه لأداء دقيق ومتكرر في مصانع العمليات.انها حزمة موقف الصمام الرقمي، تركيب الأجهزة، اتصالات الطرف، وإعدادات التحقق من المعايرة معًا كوحدة منسقة واحدة، لذلك لا يحتاج المستخدمون إلى مصدر منفصل ومطابقة أجهزة تحديد المواقع،وأجهزة ردود الفعل. DVC6200 يتلقى إشارة دخول تشبه 4-20 mA DC ويحولها إلى ضغط إخراج هوائي يدفع محرك الصمام بدقة عالية.الاتصالات HART 5 أو HART 7 تسمح بالوصول إلى بيانات حالة الصمام عن بعد من أي نقطة على طول الحلقة، مما يحسن الرؤية ويقلل من الحاجة لدخول المناطق الخطرة. نظام ردود الفعل عالي الأداء دون ربط يزيل الاتصال المادي بين عمود الصمام وموضعها ،حتى لا يكون هناك أجزاء ارتداء وعمر الدورة من التجميع هو أقصى حد. يدعم الجهاز التحكم في الضغط والتحكم في تشغيل / إيقاف ، ويعمل مع محركات خطية متزلجة من 6.35 ملم إلى 606 ملم السير وكذلك المحركات الدوارة ربع دورة من 45 درجة إلى 180 درجةتعليق الموقف متاح من خلال جهاز إرسال متكامل 4-20 mA أو مفتاح منفصل ، اعتمادا على التكوين المطلوب. لأن الحزمة معايرة المصنع واختبارها ،يحصل المستخدمون على حل منسق يقلل من أخطاء الأسلاك ويقصر وقت البدء.

تم تصميم الحجرة للبيئات الصناعية القاسية ، مع نوع 4X و IP66 الحماية التي تقاوم الغبار ، دخول المياه ، والغلاف الجوي التآكل.نطاق درجة الحرارة المحيطة هو -40 إلى +85 درجة مئوية، وخيار درجة حرارة متطرفة يمتد العملية إلى -52 درجة مئوية عندما يتم تحديد إيلاستومرات الفلوروسيليكون. يمكن أن يتراوح ضغط الإمداد من الحد الأدنى الموصى به إلى 0.3 بار فوق متطلبات جهاز التشغيل حتى 10 بار كحد أقصى.0 بار (145 psig) ، واستهلاك الهواء في الحالة الثابتة مع المرور منخفض النزيف أقل من 0.056 Nm3 / ساعة عند ضغط إمدادات 1.4 بار.بما في ذلك CSA، FM ، ATEX ، IECEx ، والموافقات البحرية من Lloyd's Register ، Bureau Veritas ، DNV ، و ABS. يدعم الهواء والغاز الطبيعي والنيتروجين كوسائط إمداد ويستخدم على نطاق واسع في النفط والغاز ،المعالجة الكيميائية، توليد الكهرباء، معالجة المياه، الخيوط والورق، التعدين، الغذاء والمشروبات، وصناعات الأدوية.البناء المغلق، والتركيب المرن يجعل هذه الحزمة خيار موثوق به لأتمتة الصمامات على المدى الطويل وتشغيل المحطة ذات الصيانة المنخفضة.

المواصفات التقنية

صناعة التطبيقات

1. معالجة النفط والغاز

2. مصانع كيميائية وبتروكيميائية

3. محطات توليد الكهرباء والدورة المشتركة

4. معالجة المياه والصرف الصحي

5. مصانع الخيوط والورق

6. التعدين ومعالجة المعادن

7. إنتاج الأغذية والمشروبات

8. صناعة الأدوية

هذه الصناعات تتطلب تحكم صمام دقيق، والاتصالات عن بعد موثوقة، وقدرة التشخيص عبر الإنترنت.أنظمة المياه التبريدة للطاقة الكهربائية، ومرافق معالجة الغاز حيث تؤثر موثوقية الصمامات بشكل مباشر على وقت تشغيل الإنتاج. خيار غطاء الفولاذ المقاوم للصدأ يقاوم الغلاف الجوي التآكل الذي توجد عادة في المصانع الكيميائية،مصانع الخضروات والورقمع الاتصالات HART ، يمكن للمشغلين الوصول إلى بيانات حالة الصمامات دون دخول المناطق الخطرة ،تحسين السلامة والحد من التعرض للبيئات الخطرة.

مشاكل شائعة

1. الجهاز لن يتواصل تحقق من إمدادات الطاقة في محطات الجهاز وتحقق من استيفاء الحد الأدنى لمتطلبات الجهد من 9.5 VDC للتحكم التناظري أو 10 VDC للاتصال HART.

2. الصمام لا يتحرك من 0 إلى 100٪ مع تغيير نقطة الإعداد ، تحقق من الاتصالات الهوائية وضغط الإمداد ، تأكد من أن كتلة الإخراج الصحيحة (AO أو DO) تم تكوينها في اختيار الميزة.

3. نقطة تعيين كتلة المحول لا يتم تحديثها من كتلة AO ‬ تغيير وضع كتلة المحول إلى التلقائي وتأكيد أن كتلة AO نشطة.

4. قراءة المدخلات التناظرية لا تتطابق مع التيار الفعلي check الجهد النهائي ، قطبية الأسلاك ، ومقاومة الحلقة.

5. الصمام عالق أو الصمام الكهربائي عالق ️ إجراء اختبارات تشخيصية ValveLink لتحديد الاحتكاك في مجموعة الصمام أو ربيع المحرك المكسور أو عمود الصمام / المحرك المكسور.

6. إمدادات الهواء المنخفضة أو العالية أو انخفاض الضغط ، فحص جهاز تنظيم إمدادات الهواء ، والتحقق من تسرب الهواء الخارجي في الحاجز أو أنبوب المحرك ، والتحقق من أن ضغط الإمدادات لا يقل عن 0.3 بار فوق الحد الأقصى لمتطلبات المحرك.

7. الاحتكاك المفرط لمجموعة الصمامات: إجراء اختبارات تشخيصية لقياس الاحتكاك ومقارنة مع النتائج الأساسية. فحص حالة التعبئة والجذع.

8. ردود الفعل عن الموقع غير صحيحة ‬ إعادة معايرة جهاز إرسال الموقف المتكامل 4-20 مآ أو التحقق من تشغيل مفتاح الحد.

9. دخول الرطوبة إلى مربع المحطة ‬ فحص أغطية الحجرة، غدد الكابلات، ومسامير الغطاء؛ تحقق من سلامة IP66.

10. انقطاع الاتصالات على حلقة هارت ‬ تحقق من سلك الحلقة، والدرع، والإنهاء، وعنوان جهاز هارت

نماذج بديلة

1. فيشر DVC6200 HC (قدرة عالية)

2. فيشر DVC6200 SIS (نظام أجهزة السلامة)

3. فيشر DVC6200p (PROFIBUS PA)

4. فيشر DVC6200f

5. جهاز تحديد موقع الصمام الرقمي Fisher DVC2000

6. سلسلة Neles ND9000 (ND9103 / ND9106 / ND9203 / ND9206)

7. سامسون تروفيس 3730 سلسلة (3730-1/2/3/4)

8. سامسون 3725 / 4763

9. سلسلة Masoneilan SVI II (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

ملاحظة الاختيار: التحقق من التوافق بين شاشة التثبيت ، ومدى سفر جهاز التشغيل ، ونوع إشارة الدخول ، وبروتوكول الاتصال ، وضغط التغذية ، وحماية الغرفة قبل استبدال النماذج.تم تصميم DVC6200 للتثبيت الصديقة للتعديل على معظم المحركات الهوائية فيشر وغير فيشر، وتسمح التصميم المكونة وحداتها باستبدال مكونات العمل الحيوية دون إزالة الأسلاك الميدانية أو الأنابيب الهوائية.
