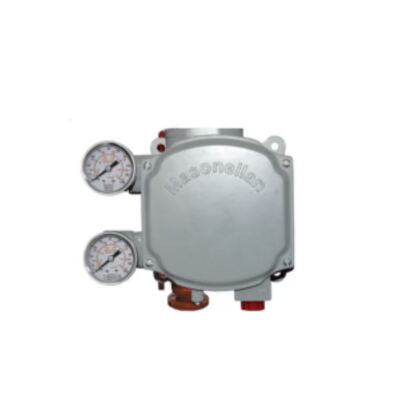

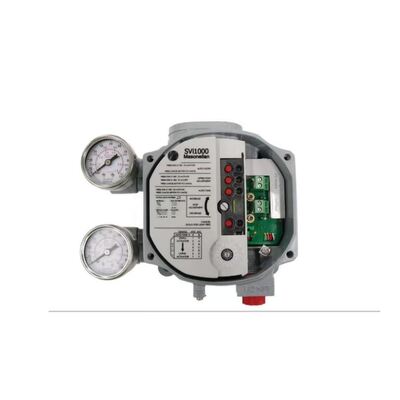

جهاز تحديد موضع الصمام الرقمي Masoneilan SVI1000 هو جهاز مدمج يعمل بالطاقة الحلقية ويتواصل عبر بروتوكول HART، مصمم لصمامات التحكم الهوائية أحادية التأثير. يستقبل إشارة تحكم 4-20 مللي أمبير تيار مستمر ويحولها إلى خرج هوائي متناسب لدفع مشغل الصمام، مما يوفر تحديد موضع دقيق وسريع الاستجابة للصمام للتحكم في العمليات المستمرة والدفعية. يستخدم SVI1000 تقنية استشعار الموضع المغناطيسي الموثوقة التي لا تتلامس، مما يلغي التآكل الميكانيكي ويبسط التركيب على أي مشغل بقدرات تركيب NAMUR أو IEC 60534-6-1 أو IEC 60534-6-2. تسمح واجهته المحلية سهلة الاستخدام مع تشغيل "زر واحد = وظيفة واحدة" بالإعداد والمعايرة السريعة، حيث تكون معظم صمامات التحكم جاهزة للتشغيل في أقل من خمس دقائق. يدعم الجهاز بروتوكول HART الإصدار 5 أو الإصدار 7، قابل للاختيار في الميدان، مما يتيح الوصول عن بُعد إلى بيانات حالة الصمام وتنبيهات التشخيص. توفر المفاتيح المدمجة ذات الحالة الصلبة تغذية راجعة لموضع الصمام دون الحاجة إلى أجهزة إضافية. تحدد وظيفة الضبط التلقائي معلمات التحكم المثلى في موضع الصمام، مما يضمن أداءً ثابتًا عبر أنواع المشغلات المختلفة. نظرًا لأن SVI1000 يعمل بالطاقة الحلقية دون الحاجة إلى طاقة خارجية، يتم تبسيط التركيب وتقليل تكاليف الأسلاك.
الغلاف مصنوع من الألومنيوم منخفض النحاس مع طلاء بولي يوريثين رمادي فوق برايمر إيبوكسي، مما يوفر حماية IP66 و NEMA 4X ضد الغبار وتغلغل الماء والأجواء المسببة للتآكل. يتراوح نطاق درجة حرارة التشغيل من -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)، مع رطوبة نسبية من 10% إلى 95%، غير متكثفة. يتراوح نطاق ضغط الإمداد من 20 إلى 100 رطل لكل بوصة مربعة (1.4 إلى 7 بار)، ويجب أن يكون إمداد الهواء جافًا، مفلترًا بـ 5 ميكرون وفقًا لمعيار ISA S7.3. يحمل SVI1000 مجموعة شاملة من الشهادات بما في ذلك ATEX و FM و IEC و CSA و CE، مع موافقات آمنة جوهريًا وغير محفزة (محدودة الطاقة) للاستخدام في المناطق الخطرة. يتم نشره على نطاق واسع في توليد الطاقة، والتكرير، والبتروكيماويات، والنفط والغاز في المراحل المتوسطة والعليا، ومعالجة المياه، والتحكم في العمليات الصناعية العامة. يسمح مستشعر الحركة الذي لا يتلامس بتحديد الموضع بدقة وتشغيل خالٍ من الصيانة، ويمكن دمج جهاز تحديد الموضع مع أنظمة التحكم الرائدة عبر تقنيات HART eDDL و FDT-DTM. إن الجمع بين الحجم الصغير، والتكوين المحلي، والاتصال الرقمي، ومتطلبات الصيانة المنخفضة يجعل SVI1000 خيارًا عمليًا وموثوقًا لأتمتة الصمامات وكفاءة المصنع.
| المعلمة | المواصفات |
|---|---|
| الموديل | SVI1000 |
| نوع المنتج | جهاز تحديد موضع الصمام الرقمي |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر، يعمل بالطاقة الحلقية |
| بروتوكول الاتصال | HART الإصدار 5 أو الإصدار 7 (قابل للاختيار في الميدان) |
| الحد الأدنى/الأقصى للتيار | 3.2 مللي أمبير / 24 مللي أمبير |
| جهد الطرف | 9 فولت تيار مستمر @ 20 مللي أمبير |
| ضغط الإمداد | 20 إلى 100 رطل لكل بوصة مربعة (1.4 إلى 7 بار) |
| جودة إمداد الهواء | هواء جاف مفلتر بـ 5 ميكرون (وفقًا لـ ISA S7.3) |
| حماية الغلاف | IP66 / NEMA 4X |
| درجة حرارة البيئة المحيطة | -40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت) |
| الرطوبة النسبية | 10% إلى 95% رطوبة نسبية، غير متكثفة |
| استشعار الموضع | تغذية راجعة مغناطيسية لا تتلامس |
| إشارة الخرج | مفتاحان قابلان للتكوين بحالة صلبة (1 أمبير، 30 فولت تيار مستمر) |
| التوصيل الكهربائي | خيط داخلي 1/2 NPT |
| نوع التركيب | مركب بشكل متكامل |
| معيار التركيب | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| توافق المشغل | مشغلات هوائية أحادية التأثير، خطية ودوارة |
| التشخيصات | تشخيصات أساسية مع تنبيهات |
| الشهادات | ATEX / FM / IEC / CSA / CE |
| مادة الغلاف | ألومنيوم منخفض النحاس مع طلاء بولي يوريثين |
| الوزن | 2 كجم (4.5 رطل) |
| الضمان | 12 شهرًا |
توليد الطاقة
تكرير النفط والغاز
معالجة البتروكيماويات
النفط والغاز في المراحل المتوسطة والعليا
معالجة المياه والصرف الصحي
معالجة المواد الكيميائية
مصانع اللب والورق
التحكم في العمليات الصناعية العامة
تتطلب هذه الصناعات تحديد موضع دقيق للصمام، واتصال موثوق، وتشغيلًا قليل الصيانة للحفاظ على كفاءة الإنتاج والسلامة. يعتبر SVI1000 مناسبًا بشكل خاص للتطبيقات التي يكون فيها الحجم الصغير، والتكوين المحلي البسيط، والتشغيل السريع مهمًا، مثل الحزم المثبتة على هيكل معدني وتحديثات أجهزة تحديد موضع الكهروميكانيكية القديمة. يقلل نظام التغذية الراجعة المغناطيسية الذي لا يتلامس من تعقيد التركيب وهو مثالي للمشغلات الهوائية أحادية التأثير مع تركيب NAMUR. مع اتصال HART، يمكن للمشغلين الوصول إلى بيانات حالة الصمام وتنبيهات التشخيص دون دخول المناطق الخطرة، مما يحسن السلامة ويقلل التعرض للبيئات الخطرة.
جهاز تحديد الموضع لا يستجيب لإشارة الدخل - تحقق من حلقة 4-20 مللي أمبير بحثًا عن الاستمرارية، وتأكد من أن المصدر يمكنه توفير 20 مللي أمبير، وتأكد من أن جهد الطرف لا يقل عن 9 فولت تيار مستمر عند 20 مللي أمبير.
الصمام لا يتحرك مع تغيير نقطة الضبط - تحقق من التوصيلات الهوائية وضغط الإمداد؛ تأكد من أن إشارة الدخل الصحيحة تصل إلى الجهاز.
شاشة LED المحلية لا تعمل - تحقق من مصدر الطاقة وتأكد من أن توصيلات الطرف آمنة.
فشل الضبط التلقائي في الإكمال - تحقق من حركة المشغل، وضغط الإمداد، وأن التغذية الراجعة المغناطيسية في الموضع الصحيح؛ تأكد من عدم وجود ربط ميكانيكي.
تغذية موضع الصمام غير صحيحة - تحقق من نقاط تشغيل المفتاح ذي الحالة الصلبة وأعد معايرة جهاز تحديد الموضع باستخدام الواجهة المحلية.
تسرب الهواء أو انخفاض الضغط - افحص توصيلات إمداد الهواء، والمرحل، وأنابيب المشغل بحثًا عن تسرب؛ تحقق من أن ضغط الإمداد كافٍ ونظيف.
الصمام عالق أو الملف اللولبي عالق - قم بتشغيل اختبارات التشخيص لتحديد احتكاك تجميع الصمام، أو مشاكل زنبرك المشغل، أو مشاكل العمود.
احتكاك مفرط في تجميع الصمام - قم بإجراء تحليل احتكاك تشخيصي وقارنه بالخط الأساسي؛ افحص حالة الحشو والجذع.
تغلغل الرطوبة في الغلاف - افحص أختام الغطاء، ووصلات الكابلات، وصندوق الأطراف؛ تحقق من سلامة IP66 / NEMA 4X.
اتصال HART متقطع - تحقق من أسلاك الحلقة، والتدريع، والإنهاء، وعنوان جهاز HART.
Masoneilan SVI II AP
Masoneilan SVI3
Masoneilan SVI FF (FOUNDATION Fieldbus)
Fisher DVC2000
Fisher DVC6200
Neles ND9000 Series
Samson TROVIS 3730 Series
Flowserve Logix 520MD
Foxboro SRD911
Rotork YTC Series
ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونطاق حركة المشغل، ونوع إشارة الدخل، وبروتوكول الاتصال، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. تم تصميم SVI1000 للمشغلات الهوائية أحادية التأثير ويمكن أن يكون بديلاً مباشرًا لأجهزة تحديد موضع الكهروميكانيكية القديمة.
