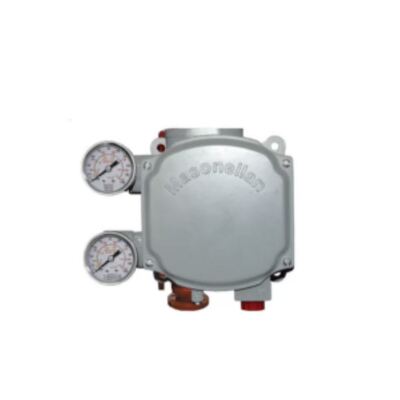

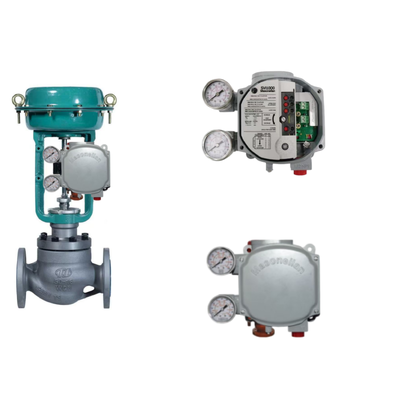

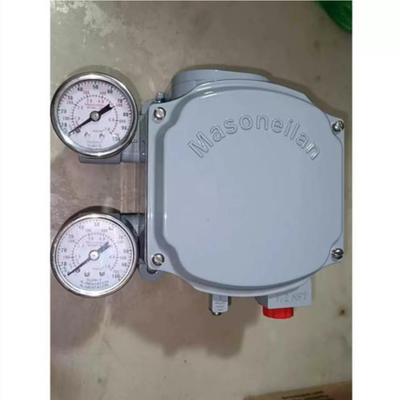

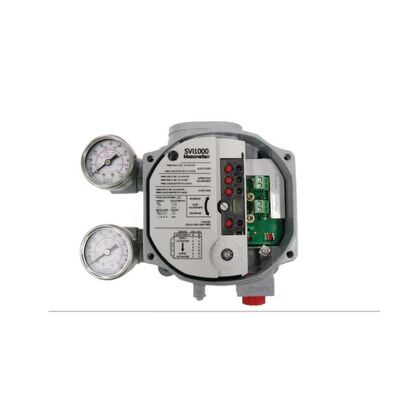

جهاز Masoneilan SVI1000 الرقمي لتحديد موقع الصمام هو أداة صغيرة، تعمل بالدائرة، وتتواصل مع HART مصممة لصمامات التحكم الهوائية ذات التصرف الواحد.انها تتلقى إشارة التحكم 4-20 mA DC وتحويلها إلى مخرج هوائي متناسب لدفع محرك الصمام، توفير موقف الصمام الدقيق والاستجابة للسيطرة على العملية المستمرة والفئة.SVI1000 يستخدم اختبار تكنولوجيا استشعار الموقف المغناطيسي غير اللمس الذي يلغي التآكل الميكانيكي ويبسط التثبيت على أي محرك مع NAMUR، IEC 60534-6-1، أو IEC 60534-6-2 إمكانات التثبيت. واجهة محلية سهلة الاستخدام مع "زر واحد = وظيفة واحدة" العملية يسمح الإعداد السريع والمعايرة،مع معظم صمامات التحكم جاهزة للعمل في أقل من خمس دقائق. يدعم الجهاز الاتصالات HART الإصدار 5 أو الإصدار 7 ، يمكن تحديد المجال ، مما يتيح الوصول عن بعد إلى بيانات حالة الصمام والتنبيهات التشخيصية. المفاتيح المدمجة في الحالة الصلبة توفر ردود فعل موقف الصمام دون أجهزة إضافية. وظيفة ضبط تلقائي تحدد معايير التحكم في موقف الصمام المثلى،ضمان أداء متسق في أنواع المحركات المختلفةلأن SVI1000 يتم تشغيلها بمرور دون الحاجة إلى طاقة خارجية، يتم تبسيط التثبيت وتخفيض تكاليف الأسلاك.
تم تصميم الحجرة من الألومنيوم منخفض النحاس مع طبقة رمادية من البولي يوريثان فوق أساس البوكسيد، مما يوفر حماية IP66 و NEMA 4X ضد الغبار، دخول الماء،والغلاف الجوي التآكلنطاق درجة الحرارة التشغيلية هو -40 إلى + 85 °C (-40 إلى + 185 °F) ، مع رطوبة نسبية 10٪ إلى 95٪، غير مكثفةنطاق ضغط الإمداد هو 20 إلى 100 psi (1.4 إلى 7 بار) ، ويجب أن يكون إمداد الهواء جافًا، 5 ميكرون من الهواء المصفح لكل ISA S7.3SVI1000 يحمل محفظة الشهادات الشاملة بما في ذلك ATEX و FM و IEC و CSA و CE ، مع موافقات آمنة بطبيعتها وغير محترقة (محدودة الطاقة) للاستخدام في المناطق الخطرةيتم استخدامه على نطاق واسع في توليد الكهرباء، والتكرير، والبتروكيماويات، وسط وتصاعد النفط والغاز، ومعالجة المياه والتحكم في العمليات الصناعية العامةجهاز استشعار السير بدون اتصال يسمح بتحديد الموقع الدقيق والعمل الخالي من الصيانةويمكن دمج جهاز تحديد المواقع مع أنظمة التحكم الرائدة عن طريق تقنيات HART eDDL و FDT-DTMمزيج من الحجم المدمج، التكوين المحلي، الاتصالات الرقمية،ومتطلبات الصيانة المنخفضة يجعل SVI1000 خيار عملي وموثوق به لأتمتة الصمامات وكفاءة المصنع.
| المعلم | المواصفات |
|---|---|
| النموذج | SVI1000 |
| نوع المنتج | موقف الصمام الرقمي |
| إشارة الدخول | 4-20 mA DC، تعمل بالدوائر |
| بروتوكول الاتصال | HART الإصدار 5 أو الإصدار 7 (يمكن اختيار الحقل) |
| الحد الأدنى / الحد الأقصى للتيار | 3.2 mA / 24 mA |
| الجهد النهائي | 9 VDC @ 20 mA |
| ضغط الإمداد | 20 إلى 100 سم (1.4 إلى 7 بار) |
| جودة إمدادات الهواء | الهواء الجاف المصفح بمقدار 5 ميكرون (حسب ISA S7.3) |
| حماية الحجرة | IP66 / NEMA 4X |
| درجة الحرارة المحيطة | -40 إلى + 85 درجة مئوية (-40 إلى + 185 درجة فهرنهايت) |
| الرطوبة النسبية | 10٪ إلى 95٪ RH ، غير مكثفة |
| استشعار الموقع | ردود فعل مغناطيسية بدون اتصال |
| إشارة الخروج | مفتاحان للحالة الصلبة قابلة للتكوين (1A ، 30 VDC) |
| الاتصال الكهربائي | 1/2 خيط داخلي لـ NPT |
| نوع التثبيت | متكاملة مثبتة |
| معيار التثبيت | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| التوافق مع جهاز التشغيل | أجهزة التشغيل الهوائي ذات التصرف الواحد، خطية ودورية |
| التشخيص | التشخيص الأساسي مع التنبيهات |
| الشهادات | ATEX / FM / IEC / CSA / CE |
| مواد السكن | الألومنيوم منخفض النحاس مع غطاء البولي يوريثان |
| الوزن | 2 كجم (4.5 رطلا) |
| الضمان | 12 شهراً |
توليد الطاقة
تكرير النفط والغاز
معالجة البتروكيماويات
النفط والغاز في منتصف العمليات والعمليات السابقة
معالجة المياه والصرف الصحي
المعالجة الكيميائية
مصانع الخيوط والورق
التحكم العام في العمليات الصناعية
تتطلب هذه الصناعات وضع الصمامات بدقة، وتواصل موثوق به، وتشغيل منخفض الصيانة للحفاظ على كفاءة الإنتاج والسلامة.SVI1000 مناسبة بشكل خاص للتطبيقات حيث حجم صغير، التكوين المحلي البسيط، والتشغيل السريع مهمة، مثل حزم المثبتة على الزلاجة وتعديلات أجهزة تحديد المواقع الكهربائية الهوائية القديمة. نظام التغذية الراجعة المغناطيسية غير اللاصقة يقلل من تعقيد التثبيت وهو مثالي للجهاز التشغيل الرئوي ذو العمل الواحد مع تركيب NAMUR. مع الاتصال HART،يمكن للمشغلين الوصول إلى بيانات حالة الصمام والتنبيهات التشخيصية دون دخول المناطق الخطرة، تحسين السلامة وتقليل التعرض للبيئات الخطرة.
لا يستجيب جهاز تحديد الموقع لإشارة الدخول تحقق من استمرارية حلقة 4-20 مآ، وتحقق من أن المصدر يمكنه توفير 20 مآ، وتأكد من أن الجهد النهائي لا يقل عن 9 فودك عند 20 مآ.
لا يضرب الصمام مع تغيير نقطة الإعداد تحقق من الاتصالات الهوائية وضغط الإمداد ؛ تأكد من وصول إشارة الإدخال الصحيحة إلى الأداة.
لا يعمل شاشة LED المحلية تحقق من إمدادات الطاقة وتحقق من أن اتصالات الطرف آمنة.
إذا فشل ضبط التلقائي في إكمال التشغيل، تحقق من حركة جهاز التشغيل، وضغط التغذية، وأن العودة المغناطيسية مثبتة بشكل صحيح؛ تحقق من عدم وجود ربط ميكانيكي.
ردود الفعل عن الموقع غير صحيحة التحقق من نقاط تشغيل مفتاح الحالة الصلبة وإعادة معايرة جهاز تحديد الموقع باستخدام الواجهة المحلية.
تسريبات الهواء أو انخفاض الضغط - فحص اتصالات إمدادات الهواء والمروريات وأنابيب المحرك بحثًا عن تسريبات ؛ تحقق من أن ضغط الإمدادات كاف ونظيف.
الصمام عالق أو الصمام الكهربائي عالق ️ إجراء اختبارات تشخيصية لتحديد الاحتكاك في مجموعة الصمام أو مشكلات رباعية الجهاز أو مشكلات العمود.
الاحتكاك المفرط لمجموعة الصمامات: إجراء تحليل الاحتكاك التشخيصي ومقارنة مع النتيجة الأساسية، وتفقد حالة التعبئة والجذع.
دخول الرطوبة إلى الحجرة: فحص أغطية الغطاء، غدد الكابلات، وصندوق الطرف؛ تحقق من سلامة IP66 / NEMA 4X.
الاتصالات المتقطعة في HART check loop wiring, shielding, termination, and HART device address. فحص سلك الحلقة، والدرع، والانتهاء، وعنوان جهاز HART.
ماسونيلان SVI II AP
ماسونيلان SVI3
ماسونيلان SVI FF (مؤسسة الحافلة الميدانية)
فيشر DVC2000
فيشر DVC6200
سلسلة Neles ND9000
سلسلة سامسون تروفيس 3730
فلو سيرف لوجيكس 520MD
فوكسبورو SRD911
سلسلة الدوار YTC
ملاحظة الاختيار: التحقق من التوافق بين شاشة التثبيت ، ومدى سفر جهاز التشغيل ، ونوع إشارة الدخول ، وبروتوكول الاتصال ، وضغط التغذية ، وحماية الغرفة قبل استبدال النماذج.تم تصميم SVI1000 للمحركات الروائية ذات التصرف الواحد ويمكن أن تكون بديلاً مباشراً للمحركات الكهربائية الروائية القديمة.
