جهاز تحديد موضع الصمام الرقمي Flowserve Logix 520MD هو جهاز ذكي متوافق مع HART مصمم لتوفير تحديد موضع دقيق ومستقر للصمامات الهوائية. يقبل إشارة تحكم ثنائية الأسلاك 4-20 مللي أمبير تيار مستمر وينتج خرجًا هوائيًا متناسبًا يدفع المشغل، ويدعم تكوينات الصمامات ذاتية العمل والمزدوجة العمل. يستخدم 520MD تقنية كهروإجهادية متقدمة وهندسة تحكم ثنائية المراحل لتحقيق استجابة سريعة، وإغلاق محكم، وأقل تجاوز ممكن. تتيح خوارزمية ضبط الكسب متعددة المتغيرات لجهاز تحديد الموضع التعامل مع التغييرات الكبيرة في الخطوات بسلاسة مع الاستمرار في حل تعديلات نقطة الضبط الصغيرة جدًا بدقة عالية. يقوم روتين الضبط التلقائي بقياس سلوك المشغل واختيار قيم الكسب المثلى، ويسمح محدد الكسب للمستخدمين بضبط الأداء بدقة عند الحاجة. يتم دعم الاتصال عبر HART 5 و 6 و 7 عبر حلقة 4-20 مللي أمبير، مما يوفر الوصول إلى معلومات الحالة والتكوين والتشخيص. نظرًا لأن 520MD يعمل بالطاقة من الحلقة ويعمل بحد أدنى 3.6 مللي أمبير، فإنه يعمل مع وحدات التحكم والحواجز الكهربائية الحالية.

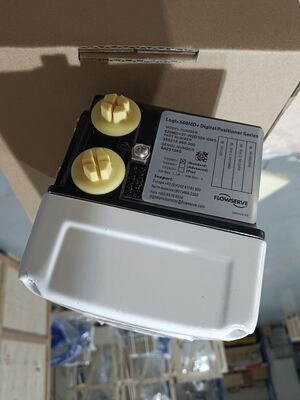

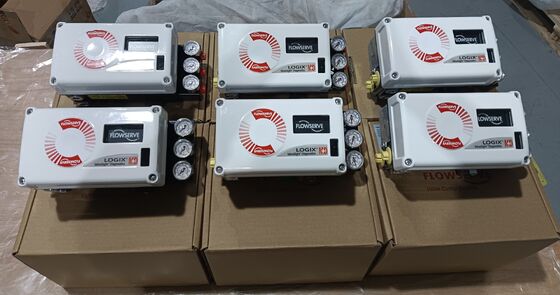

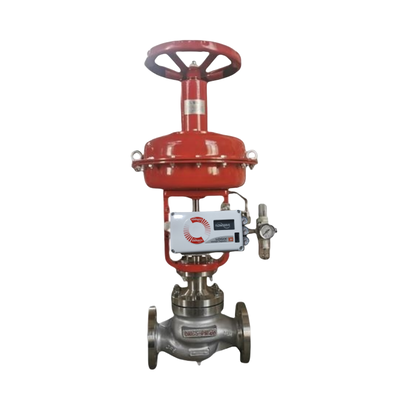

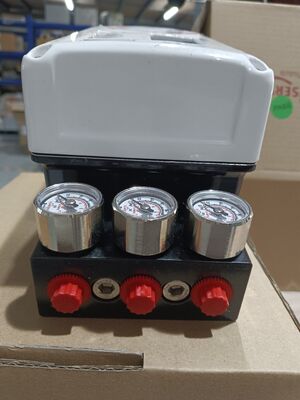

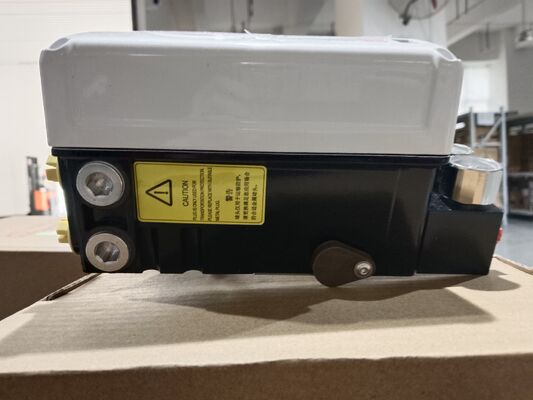

الهيكل مصنوع من الألومنيوم ومصمم للبيئات الصناعية القاسية، مع نطاق درجة حرارة تشغيل من -52 درجة مئوية إلى +85 درجة مئوية (-62 درجة فهرنهايت إلى +185 درجة فهرنهايت). تساعد أكثر من 130 إنذارًا تحذيريًا في تحديد مشاكل الصمام والمشغل وجهاز تحديد الموضع المحتملة قبل أن تسبب توقفًا عن العمل. عند دمجه مع برنامج ValveSight DTM، يوفر 520MD أدوات تشخيص قوية لاستكشاف الأخطاء وإصلاحها بسرعة والصيانة التنبؤية. وهو مصنف على أنه آمن جوهريًا من الفئة 1 القسم 1 المجموعات A-D وغير المسبب للاشتعال من الفئة 1 القسم 2 المجموعات A-D، مما يجعله مناسبًا للتركيب في المناطق الخطرة. يحمل جهاز تحديد الموضع موافقات ATEX و IECEx و US و Canada. تشمل الصناعات النموذجية النفط والغاز، والمعالجة الكيميائية، والتكرير، وتوليد الطاقة، ومعالجة المياه ومياه الصرف الصحي، واللب والورق. التصميم المدمج المعياري، وخيارات التكوين المحلية، والاتصال الرقمي، وقدرة التشخيص تجعل 520MD خيارًا موثوقًا لأتمتة الصمامات وكفاءة المصنع.
| المعلمة | المواصفات |
|---|---|
| الموديل | 520MD |
| نوع المنتج | جهاز تحديد موضع الصمام الرقمي |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر، سلكين |
| الحد الأدنى لتيار التشغيل | 3.6 مللي أمبير |
| بروتوكول الاتصال | HART 5، 6، و 7 عبر 4-20 مللي أمبير |
| ضغط الإمداد | 20 إلى 150 رطل لكل بوصة مربعة (1.4 إلى 10.3 بار) |
| تسليم الهواء | 280 SLPM (10 SCFM) عند 30 رطل لكل بوصة مربعة |
| حماية الغلاف | IP66 / NEMA 4X |
| درجة حرارة البيئة المحيطة | -52 درجة مئوية إلى +85 درجة مئوية (-62 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| استشعار الموضع | ردود فعل مغناطيسية غير تلامسية |
| إشارة الخرج | مرسل موضع 4-20 مللي أمبير؛ مفتاحان قابلان للتكوين للحالة الصلبة |
| التشخيصات | التشخيصات القياسية / التشخيصات المتقدمة مع ValveSight |
| نوع التركيب | مركب بشكل متكامل أو مركب عن بعد |
| معيار التركيب | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| توافق المشغل | ذاتي العمل أو مزدوج العمل، دوار أو خطي |
| نطاق الشوط | 0.25 بوصة إلى 4 بوصات (6.4 إلى 100 مم) |
| الشهادات | موافقات ATEX / IECEx / US / Canada؛ آمن جوهريًا من الفئة 1 القسم 1 المجموعات A-D |
| مادة الغلاف | الألومنيوم |
| الوزن | 3.6 كجم (8.0 رطل) |
| الضمان | 12 شهرًا |
معالجة النفط والغاز
مصانع المواد الكيميائية والبتروكيماويات
توليد الطاقة
معالجة المياه ومياه الصرف الصحي
مصانع اللب والورق
تنظيم ضغط التكرير وخطوط الأنابيب
تصنيع الأدوية
معالجة التعدين والمعادن
تتطلب هذه الصناعات تحديد موضع دقيق للصمام، واتصالًا موثوقًا، وقدرة تشخيص قوية للحفاظ على كفاءة الإنتاج والسلامة. يعتبر 520MD مناسبًا بشكل خاص للتطبيقات التي تكون فيها سعة الهواء العالية واستهلاك الهواء المنخفض مهمين، مثل التحكم الآلي في التدفق والضغط على الصمامات الصناعية، وأتمتة الصمامات في المنبع والوسط في النفط والغاز، وعمليات الدُفعات والمستمرة في المواد الكيميائية والبتروكيماويات، وأنظمة البخار والمرافق في محطات الطاقة، وتنظيم ضغط التكرير وخطوط الأنابيب. توفر تقنية الكهروإجهادية جنبًا إلى جنب مع ردود الفعل الداخلية تحكمًا عالي الأداء مع الحد الأدنى من استهلاك الهواء. مع اتصال HART وبرنامج ValveSight، يمكن للمشغلين الوصول إلى بيانات حالة الصمام وتنبيهات التشخيص دون دخول المناطق الخطرة، مما يحسن السلامة ويمكّن الصيانة التنبؤية.
جهاز تحديد الموضع لا يستجيب للأوامر التناظرية - تحقق من حلقة 4-20 مللي أمبير بحثًا عن الاستمرارية، وتأكد من أن المصدر يمكنه توفير 3.6 مللي أمبير على الأقل، وتأكد من أن جهد الطرف يلبي جهد الامتثال المطلوب.
الصمام لا يتحرك مع تغيير نقطة الضبط - تحقق من التوصيلات الهوائية وضغط الإمداد؛ تأكد من وصول إشارة الدخل الصحيحة إلى الجهاز وأن المعايرة قد اكتملت.
مصباح LED للحالة المحلية لا يعمل - تحقق من مصدر الطاقة وتأكد من أن توصيلات الطرف آمنة.
فشل Quick-Cal في الإكمال - تحقق من حركة المشغل، وضغط الإمداد، وموضع ردود الفعل المغناطيسية؛ تأكد من عدم وجود ربط ميكانيكي.
ردود فعل الموضع غير صحيحة - تحقق من نقاط تشغيل مفتاح الحالة الصلبة وأعد معايرة جهاز تحديد الموضع باستخدام الواجهة المحلية أو برنامج ValveSight.
تسرب الهواء أو انخفاض الضغط - افحص توصيلات إمداد الهواء، والمرحل، وأنابيب المشغل بحثًا عن تسربات؛ تأكد من أن ضغط الإمداد كافٍ ونظيف.
الصمام عالق أو الملف اللولبي عالق - قم بتشغيل اختبارات التشخيص عبر ValveSight لتحديد احتكاك تجميع الصمام، أو مشاكل زنبرك المشغل، أو مشاكل العمود.
احتكاك مفرط في تجميع الصمام - قم بإجراء تحليل احتكاك تشخيصي وقارنه بالخط الأساسي؛ افحص حالة الحشو والجذع.
تسرب الرطوبة إلى الغلاف - افحص أختام الغطاء، ووصلات الكابلات، وصندوق الطرفيات؛ تحقق من سلامة IP66 / NEMA 4X.
اتصال HART متقطع - تحقق من أسلاك الحلقة، والتدريع، والإنهاء، وعنوان جهاز HART؛ تحقق من تكامل DTM مع نظام التحكم.
Flowserve Logix 3200MD
Flowserve Logix 3800MD
Flowserve Logix 510+
Fisher DVC6200
Fisher DVC2000
Neles ND9000 Series
Samson TROVIS 3730 Series
Masoneilan SVI II AP
Foxboro SRD911
Rotork YTC Series
ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونطاق حركة المشغل، ونوع إشارة الدخل، وبروتوكول الاتصال، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. تم تصميم 520MD للمشغلات الهوائية ذاتية العمل أو مزدوجة العمل ويشترك في غلاف ونظام تشغيل مشترك مع موديلات Logix 500 الأخرى، مما يسمح باستخدام معظم الملحقات الاختيارية عبر العائلة.
