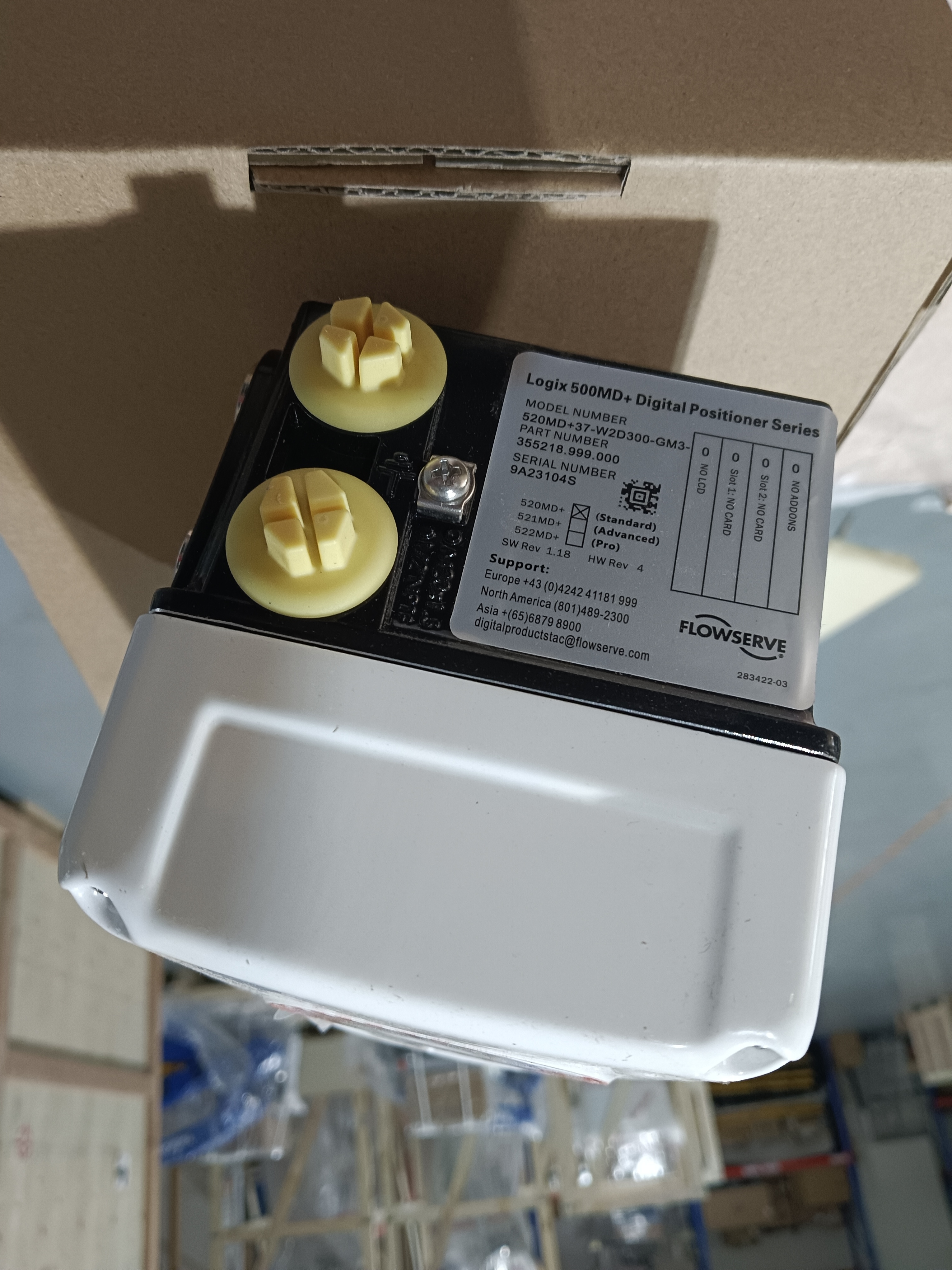

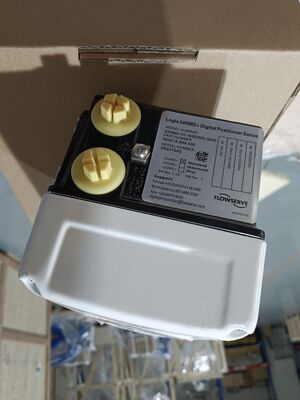

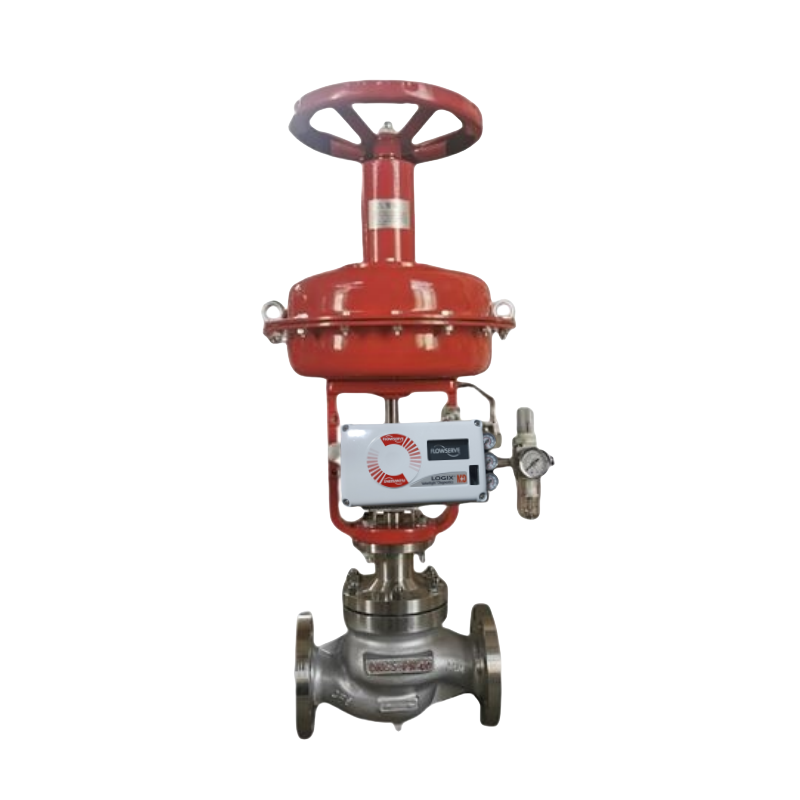

جهاز Flowserve Logix 520MD لموضع الصمامات الرقمية هو أداة ذكية تتواصل مع HART تم تصميمها لتوفير تحديد موقع دقيق ومستقر لصمامات التحكم الهوائي.انها تقبل إشارة قيادة 4-20 mA DC سلكين وتنتج مخرجات هوائية متناسبة التي تدفع المحرك، يدعم كل من التكوينات الصمامية ذات التأثير الواحد والثنائي. يستخدم 520MD تقنية بييزو متقدمة وهندسة تحكم من مرحلتين لتحقيق استجابة سريعة ، وإغلاق ضيق ،و الحد الأدنى من الإفراطخوارزمية ضبط مكاسب متعددة المتغيرات تمكّن جهاز تحديد المواقع من التعامل مع تغييرات الخطوات الكبيرة بسلاسة مع حل تعديلات نقاط الإعداد الصغيرة جداً بدقة عالية.روتين ضبط تلقائي يقيس سلوك جهاز التشغيل ويختار قيم مكاسب مثالية، ومختار مكاسب يسمح للمستخدمين بتحسين الأداء عند الحاجة. يتم دعم الاتصالات HART 5 و 6 و 7 عبر حلقة 4-20 mA ، مما يتيح الوصول إلى الحالة ، التكوين ،ومعلومات التشخيصلأن الـ 520MD تعمل على الحلقة وتعمل مع ما لا يقل عن 3.6 mA، فإنها تعمل مع أجهزة التحكم الحالية والحواجز الكهربائية.

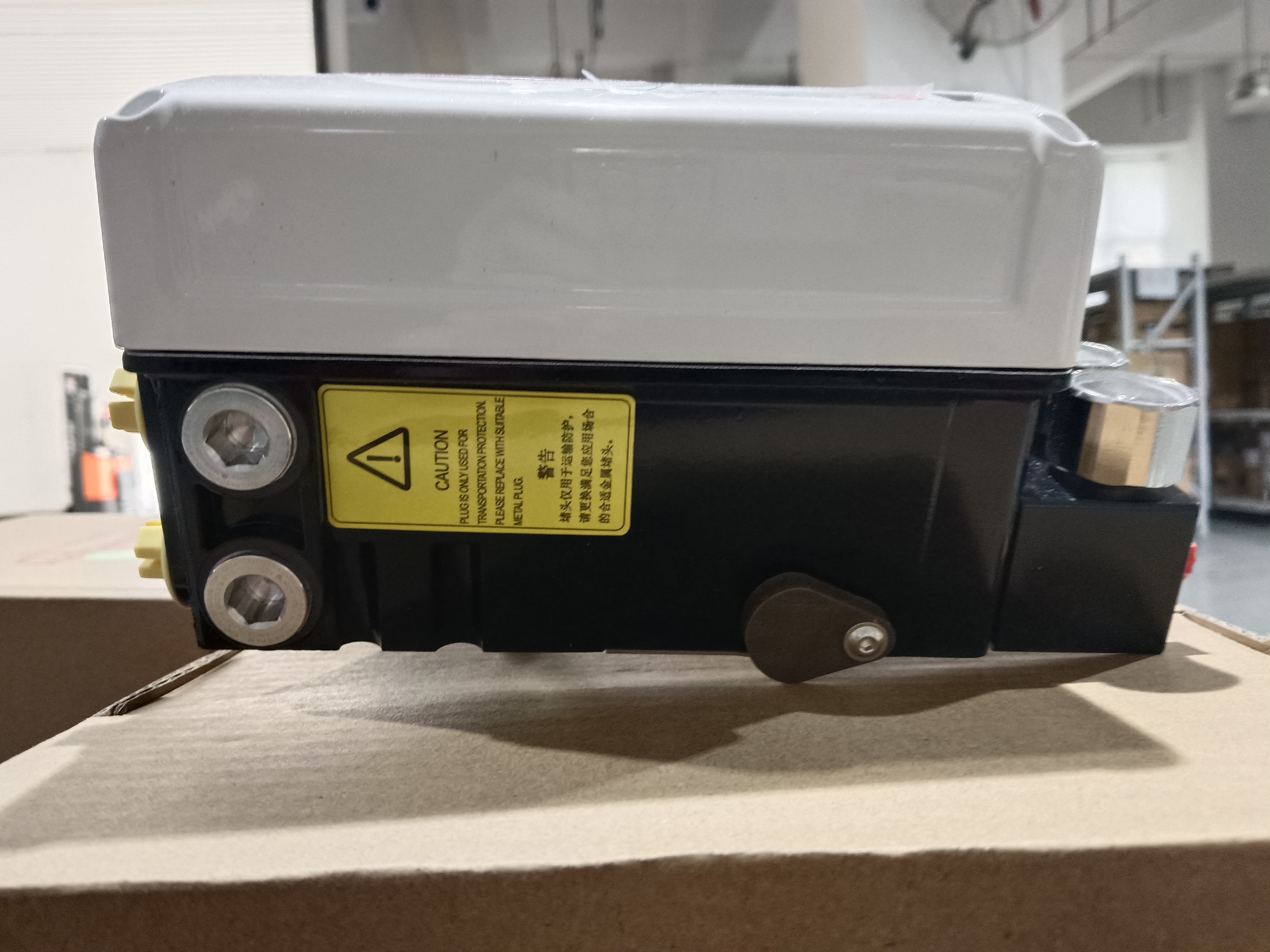

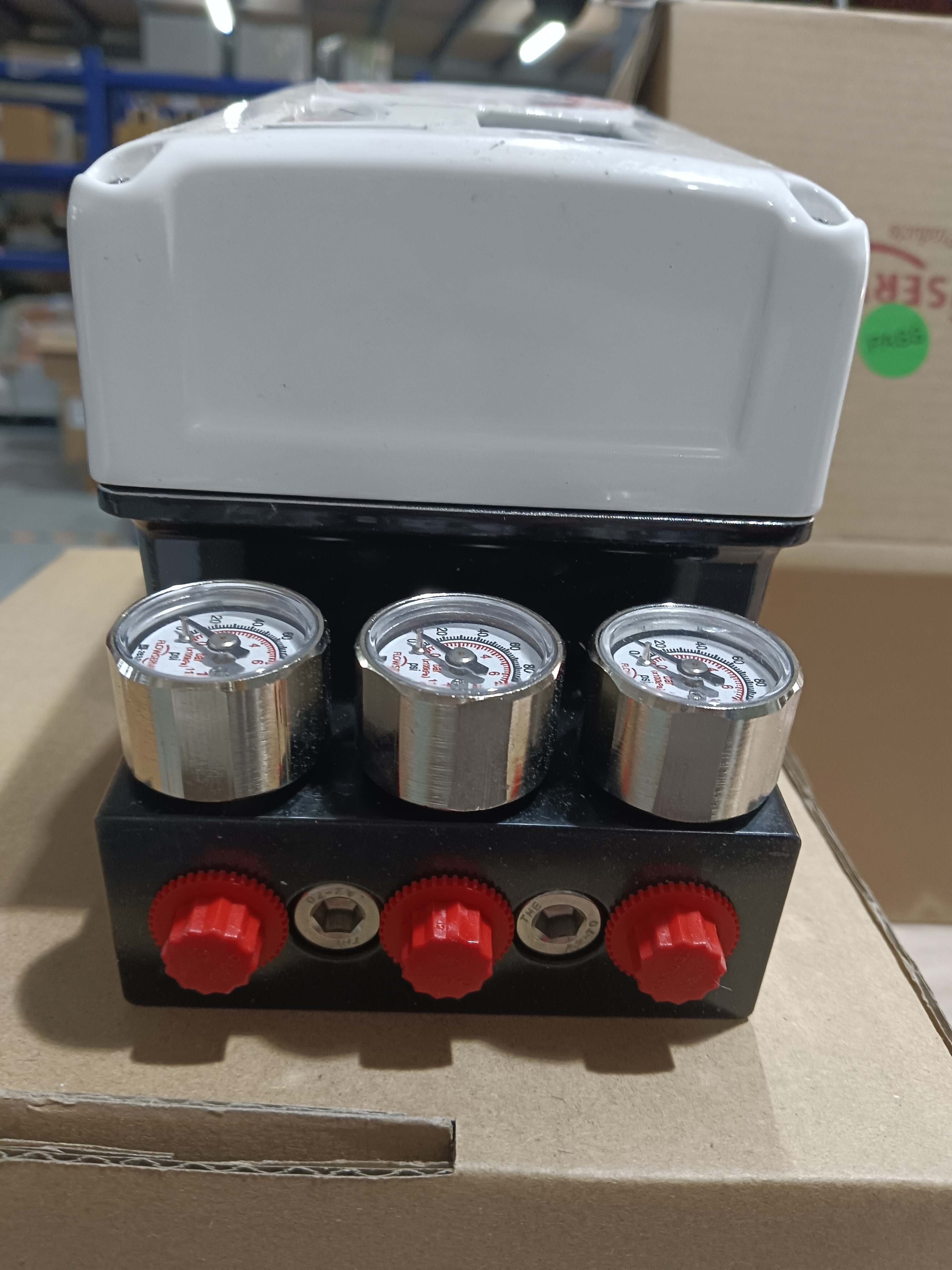

تم تصميم المقصورة من الألومنيوم لبيئات صناعية صعبة ، مع نطاق درجة حرارة التشغيل من -52 درجة مئوية إلى + 85 درجة مئوية (-62 درجة فهرنهايت إلى + 185 درجة فهرنهايت).أكثر من 130 جهاز إنذار يساعد في تحديد الصمام المحتملعندما يتم دمجها مع برنامج ValveSight DTM،يوفر 520MD أدوات تشخيص قوية لحل المشاكل السريع والصيانة التنبؤيةتم تصنيفها بأمان جوهري من الفئة 1 القسم 1 المجموعات A-D وغير محترقة من الفئة 1 القسم 2 المجموعات A-D ، مما يجعلها مناسبة للتثبيت في المناطق الخطرة. يحمل جهاز تحديد المواقع ATEX ، IECEx ،الولايات المتحدةوتشمل الصناعات النموذجية النفط والغاز، المعالجة الكيميائية، التكرير، توليد الكهرباء، معالجة المياه والمياه العادمة، واللب والورق.خيارات التكوين المحلية، والاتصالات الرقمية، وقدرة التشخيص تجعل 520MD خيار موثوق به لأتمتة الصمامات وكفاءة المصنع.
| المعلم | المواصفات |
|---|---|
| النموذج | 520MD |
| نوع المنتج | موقف الصمام الرقمي |
| إشارة الدخول | 4-20 mA DC ، سلكان |
| الحد الأدنى لتيار التشغيل | 3.6 mA |
| بروتوكول الاتصال | هارت 5 و 6 و 7 على 4-20 مآ |
| ضغط الإمداد | 20 إلى 150 سم (1.4 إلى 10.3 بار) |
| التسليم الجوي | 280 SLPM (10 SCFM) عند 30 psi |
| حماية الحجرة | IP66 / NEMA 4X |
| درجة الحرارة المحيطة | -52°C إلى +85°C (-62°F إلى +185°F) |
| استشعار الموقع | ردود فعل مغناطيسية بدون اتصال |
| إشارة الخروج | جهاز إرسال موقف 4-20 مآ؛ مفتاحان قابلان للتكوين للحالة الصلبة |
| التشخيص | التشخيص القياسي / التشخيص المتقدم مع ValveSight |
| نوع التثبيت | تركيب متكامل أو تركيب عن بعد |
| معيار التثبيت | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| التوافق مع جهاز التشغيل | أجهزة ذات تأثير واحد أو مزدوج، دوارة أو خطية |
| نطاق ضربة | 0.25" إلى 4" (6.4 إلى 100 ملم) |
| الشهادات | الموافقات ATEX / IECEx / الولايات المتحدة / كندا ؛ آمنة جوهرياً الفئة 1 القسم 1 المجموعات A-D |
| مواد السكن | الألومنيوم |
| الوزن | 3.6 كجم (8.0 رطل) |
| الضمان | 12 شهراً |
معالجة النفط والغاز
مصانع كيميائية وبتروكيميائية
توليد الطاقة
معالجة المياه والصرف الصحي
مصانع الخيوط والورق
تنظيم ضغط التكرير والأنابيب
صناعة الأدوية
التعدين ومعالجة المعادن
تتطلب هذه الصناعات وضع صمام دقيق، وتواصل موثوق به، وقدرة تشخيص قوية للحفاظ على كفاءة الإنتاج والسلامة.520MD مناسبة بشكل خاص للتطبيقات التي تكون فيها سعة الهواء العالية واستهلاك الهواء المنخفض مهم، مثل التحكم الآلي في تدفق الضغط على الصمامات الصناعية ، وتشغيل صمامات النفط والغاز في المرحلة السابقة والوسطى ، والسلسلة الكيميائية والبتروكيماوية والعمليات المستمرة ،أنظمة البخار والخدمات العامة في محطات الطاقةتقنية بييزو جنبا إلى جنب مع ردود الفعل الداخلية الحلقة توفر التحكم عالية الأداء مع استهلاك الهواء الحد الأدنى.مع الاتصال HART و ValveSight البرنامج، يمكن للمشغلين الوصول إلى بيانات حالة الصمامات والتنبيهات التشخيصية دون دخول المناطق الخطرة ، مما يحسن السلامة ويسمح بالصيانة التنبؤية.
لا يستجيب جهاز تحديد الموقع للقيام بأوامر تشبيهية تحقق من استمرارية حلقة 4-20 مآ وتحقق من أن المصدر يمكنه توفير ما لا يقل عن 3.6 مآ،وتأكيد أن الجهد النهائي يلبي الجهد المتطلب.
لا يضرب الصمام مع تغيير نقطة الإعداد ️ التحقق من الاتصالات الهوائية وضغط التغذية ؛ تأكيد وصول إشارة الإدخال الصحيحة إلى الأداة وأن المعايرة قد اكتملت.
إشارة تحديد الحالة المحلية غير تعمل تحقق من إمدادات الطاقة وتحقق من أن اتصالات الطرف آمنة.
فشل Quick-Cal في إكمال التحقق من سفر جهاز التشغيل وضغط الإمداد وموقف ردود الفعل المغناطيسية ؛ تحقق من عدم وجود ربط ميكانيكي.
ردود الفعل عن الموقع غير صحيحة التحقق من نقاط تشغيل مفتاح الحالة الصلبة وإعادة معايرة جهاز تحديد الموقع باستخدام الواجهة المحلية أو برنامج ValveSight.
تسريبات الهواء أو انخفاض الضغط - فحص اتصالات إمدادات الهواء والمروريات وأنابيب المحرك بحثًا عن تسريبات ؛ تحقق من أن ضغط الإمدادات كاف ونظيف.
الصمام عالق أو الصمام الكهربائي عالق ️ إجراء اختبارات تشخيصية عن طريق ValveSight لتحديد الاحتكاك في مجموعة الصمام أو مشكلات رباعية المحرك أو مشكلات العمود.
الاحتكاك المفرط لمجموعة الصمامات: إجراء تحليل الاحتكاك التشخيصي ومقارنة مع النتيجة الأساسية، وتفقد حالة التعبئة والجذع.
دخول الرطوبة إلى الحجرة: فحص أغطية الغطاء، غدد الكابلات، وصندوق الطرف؛ تحقق من سلامة IP66 / NEMA 4X.
الاتصالات المتقطعة في HART
فلو سيرف لوجيكس 3200MD
فلو سيرف لوجيكس 3800MD
فلو سيرف لوجيكس 510+
فيشر DVC6200
فيشر DVC2000
سلسلة Neles ND9000
سلسلة سامسون تروفيس 3730
ماسونيلان SVI II AP
فوكسبورو SRD911
سلسلة الدوار YTC
ملاحظة الاختيار: التحقق من التوافق بين شاشة التثبيت ، ومدى سفر جهاز التشغيل ، ونوع إشارة الدخول ، وبروتوكول الاتصال ، وضغط التغذية ، وحماية الغرفة قبل استبدال النماذج.تم تصميم 520MD للمحركات الروائية ذات التأثير الواحد أو مزدوج التأثير وتتشارك في غطاء ونظام تشغيل مشترك مع نماذج سلسلة Logix 500 الأخرى، مما يسمح باستخدام معظم الملحقات الاختيارية في جميع أنحاء الأسرة.
