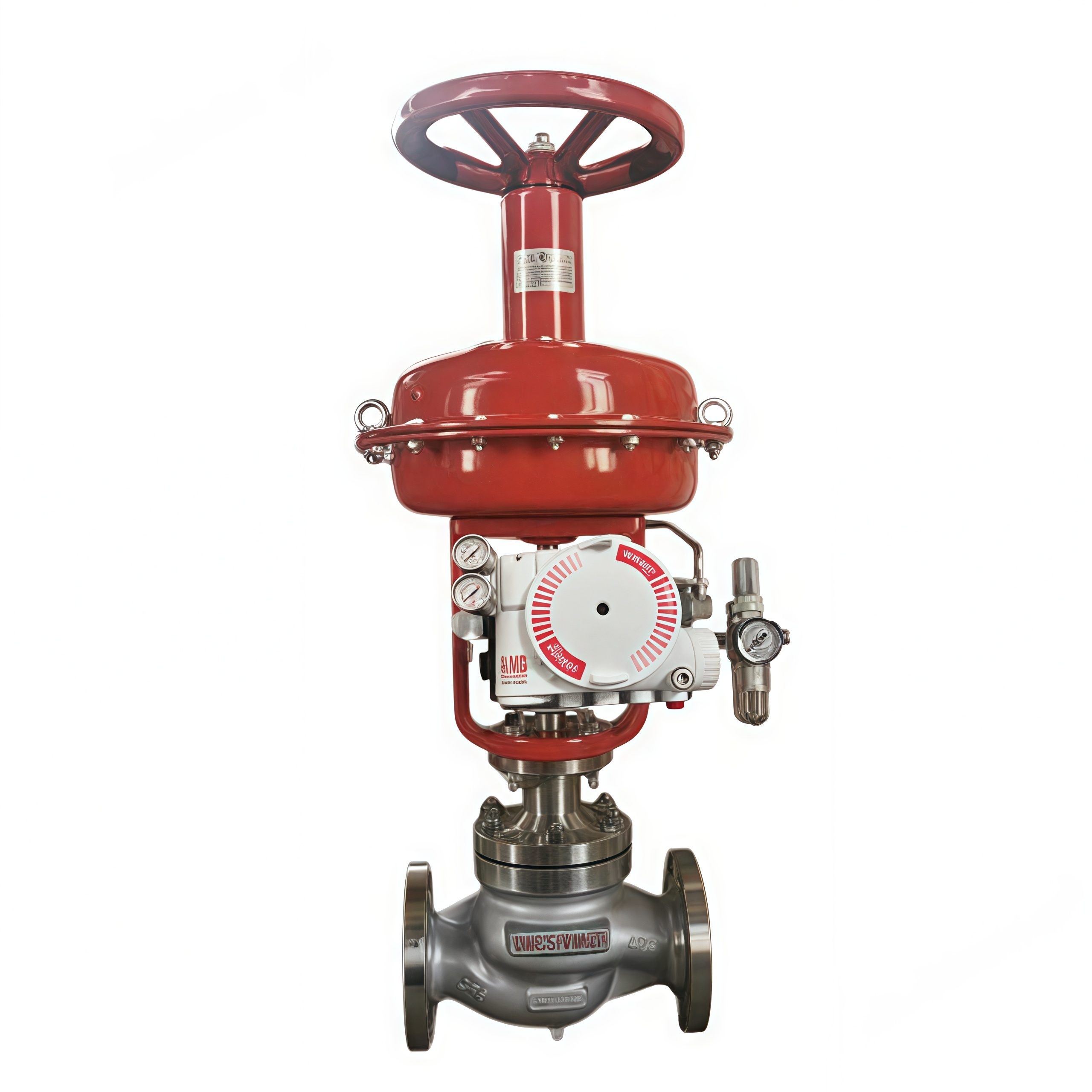

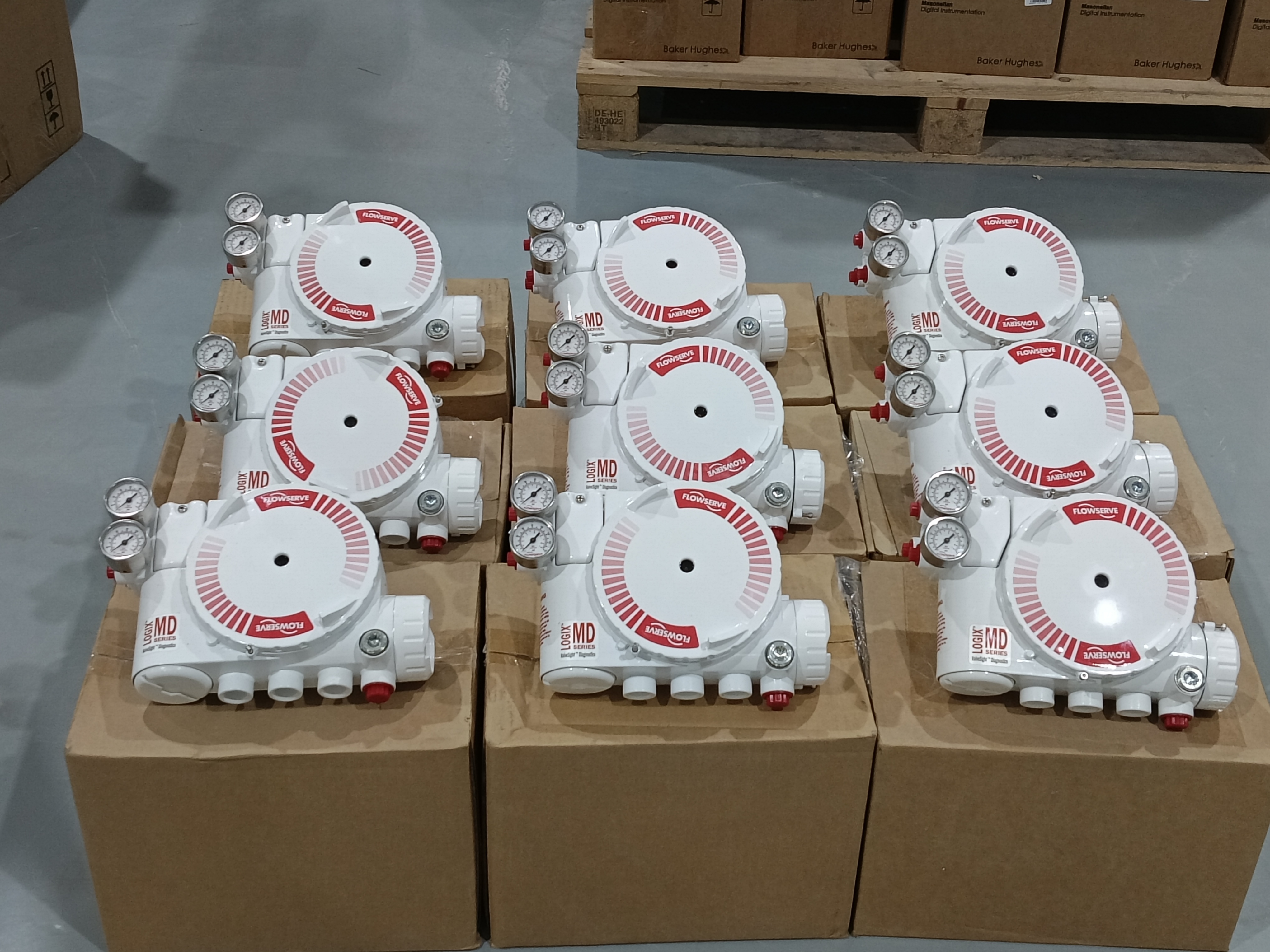

نظرة عامة على المنتج

جهاز تحديد موضع الصمام الرقمي Flowserve Logix 3200MD هو جهاز "ذكي" متوافق مع HART مصمم لتوفير دقة في تحديد الموضع وضبط الأداء للصمامات الهوائية، خاصة في تطبيقات المناطق الخطرة والمقاومة للانفجار. يستقبل إشارة تحكم ثنائية الأسلاك 4-20 مللي أمبير تيار مستمر ويحولها إلى خرج هوائي متناسب لدفع مشغل الصمام، ويدعم كلاً من التكوينات أحادية الفعل وثنائية الفعل بالإضافة إلى أنواع الصمامات الخطية والدوارة. يستخدم جهاز 3200MD تقنية بيزو المتطورة لتوفير أداء وموثوقية فائقة، مع تصميم تحكم ثنائي المراحل يتيح أوقات استجابة أسرع وتحكمًا أدق. تسمح خوارزمية ضبط الكسب متعددة المتغيرات لجهاز تحديد الموضع بإجراء تغييرات كبيرة مع الحد الأدنى من التجاوز مع تحقيق دقة استجابة عالية للتغييرات الصغيرة جدًا. يقوم إجراء الضبط التلقائي بقياس استجابة المشغل للدورات واختيار قيم الكسب المثلى، ويسمح محدد الكسب للمستخدم بزيادة أو تقليل الكسب المحسوب حسب الحاجة. يسمح تكوين مفتاح DIP بسيط بإجراء تعديلات على وضع الضبط والإعدادات الشائعة الأخرى، بينما يمكن تعديل الإعدادات المخصصة الأكثر تعقيدًا باستخدام جهاز اتصال يدوي HART أو برنامج ValveSight. يدعم جهاز تحديد الموضع بروتوكولات HART 5 و 6 و 7، مع توفر وضع الاندفاع لنقل البيانات المستمر. نظرًا لأن جهاز 3200MD يعمل بالطاقة من الحلقة، فهو متوافق مع وحدات التحكم والحواجز الكهربائية الحالية.

الغلاف مصنوع من الألومنيوم، مع توفر غلاف اختياري من الفولاذ المقاوم للصدأ، وهو مصمم لتحمل البيئات القاسية. يتراوح نطاق درجة حرارة التشغيل من -52 درجة مئوية إلى +85 درجة مئوية (-62 درجة فهرنهايت إلى +185 درجة فهرنهايت). بالنسبة لجهاز Logix 3200MD، فإن الغلاف المقاوم للانفجار مصنف Class I Division 1 Groups B-D، Ex d IIB+H2، و AEx d IIB+H2، بينما التصنيف الآمن جوهريًا هو Class I، Div 1، Groups A-G، Ex ia IIC، و AEx ia IIC. التصنيف غير المسبب للاشتعال هو Class I Div 2 A-D، Ex nA، وجهاز تحديد الموضع قادر على SIL 2. جهاز تحديد الموضع مزود بأكثر من 100 إنذار تحذيري مفيد يمكن أن يحذر من الفشل المحتمل للصمام والمشغل وجهاز تحديد الموضع، وعند استخدامه مع برنامج ValveSight DTM، تتوفر العديد من أدوات التشخيص لتشخيص المشاكل والقضايا المحتملة بسرعة. تشمل الصناعات النموذجية النفط والغاز، والمعالجة الكيميائية، والتكرير، وتوليد الطاقة، ومعالجة المياه والصرف الصحي، واللب والورق. يجمع التصميم المعياري المدمج، والتكوين المحلي، والاتصال الرقمي، والقدرة التشخيصية القوية بين جهاز 3200MD خيارًا موثوقًا لأتمتة الصمامات وكفاءة المصنع.

المواصفات الفنية

صناعة التطبيق

1. معالجة النفط والغاز

2. مصانع الكيماويات والبتروكيماويات

3. توليد الطاقة

4. معالجة المياه والصرف الصحي

5. مصانع اللب والورق

6. التكرير وتنظيم ضغط خطوط الأنابيب

7. تصنيع الأدوية

8. معالجة التعدين والمعادن

تتطلب هذه الصناعات تحديد موضع دقيق للصمام، واتصال موثوق، وقدرة تشخيصية قوية للحفاظ على كفاءة الإنتاج والسلامة. جهاز 3200MD مناسب بشكل خاص للتطبيقات التي تكون فيها سعة الهواء العالية واستهلاك الهواء المنخفض مهمين، مثل التحكم الآلي في التدفق والضغط على الصمامات الصناعية، وأتمتة الصمامات في عمليات النفط والغاز الأولية والوسطى، وعمليات الدُفعات والمستمرة في مصانع الكيماويات والبتروكيماويات، وأنظمة البخار والمرافق في محطات الطاقة، وتنظيم ضغط التكرير وخطوط الأنابيب. توفر تقنية البيزو جنبًا إلى جنب مع إجراءات التغذية الراجعة للحلقة الداخلية تحكمًا عالي الأداء مع استهلاك هواء أدنى. الغلاف المقاوم للانفجار يجعله مناسبًا للتركيب في المناطق الخطرة حيث قد توجد غازات أو غبار قابل للاشتعال. مع اتصال HART وبرنامج ValveSight، يمكن للمشغلين الوصول إلى بيانات حالة الصمام وتنبيهات التشخيص دون دخول المناطق الخطرة، مما يحسن السلامة ويمكّن الصيانة التنبؤية.

المشاكل الشائعة

1. جهاز تحديد الموضع لا يستجيب للأوامر التناظرية - تحقق من حلقة 4-20 مللي أمبير للاستمرارية، وتأكد من أن المصدر يمكنه توفير 3.9 مللي أمبير على الأقل، وتأكد من أن جهد الطرف يلبي جهد الامتثال المطلوب البالغ 10.0 فولت تيار مستمر عند 20 مللي أمبير.

2. الصمام لا يتحرك مع تغيير نقطة الضبط - تحقق من التوصيلات الهوائية وضغط الإمداد؛ تأكد من وصول إشارة الدخل الصحيحة إلى الجهاز وأن المعايرة قد اكتملت.

3. مؤشر LED للحالة المحلي لا يعمل - تحقق من مصدر الطاقة وتأكد من أن توصيلات الطرف آمنة.

4. فشل الضبط التلقائي في الإكمال - تحقق من حركة المشغل، وضغط الإمداد، وأن التغذية الراجعة المغناطيسية في الموضع الصحيح؛ تأكد من عدم وجود ربط ميكانيكي.

5. تغذية الموضع غير صحيحة - تحقق من تكوين لوحة الخرج التناظري (إذا كانت مجهزة) وأعد معايرة جهاز تحديد الموضع باستخدام الواجهة المحلية أو برنامج ValveSight.

6. تسرب الهواء أو انخفاض الضغط - افحص توصيلات إمداد الهواء، والمرحل، وأنابيب المشغل بحثًا عن تسربات؛ تأكد من أن ضغط الإمداد بين 2.1 بار (30 رطل لكل بوصة مربعة) و 10.3 بار (150 رطل لكل بوصة مربعة) وأن جودة الهواء تلبي معيار ISA 7.0.01.

7. الصمام عالق أو الملف اللولبي عالق - قم بتشغيل اختبارات التشخيص عبر ValveSight لتحديد احتكاك تجميع الصمام، أو مشاكل زنبرك المشغل، أو مشاكل العمود.

8. احتكاك مفرط في تجميع الصمام - قم بإجراء تحليل احتكاك تشخيصي وقارنه بالخط الأساسي؛ افحص حالة الحشو والجذع.

9. تسرب الرطوبة إلى الغلاف - افحص أختام الغطاء، ووصلات الكابلات، وصندوق الطرفيات؛ تحقق من سلامة الختم المقاوم للانفجار والبيئي.

10. اتصال HART متقطع - تحقق من أسلاك الحلقة، والتدريع، والإنهاء، وعنوان جهاز HART؛ تحقق من تكامل DTM مع نظام التحكم.

الموديلات البديلة

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Fisher DVC6200

6. Fisher DVC2000

7. Neles ND9000 Series

8. Samson TROVIS 3730 Series

9. Masoneilan SVI II AP

10. Foxboro SRD911

ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونطاق حركة المشغل، ونوع إشارة الدخل، وبروتوكول الاتصال، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. تم تصميم جهاز 3200MD للمشغلات الهوائية أحادية الفعل أو ثنائية الفعل وهو مصمم خصيصًا للتطبيقات المقاومة للانفجار والمناطق الخطرة حيث لا يمكن استخدام جهاز 520MD القياسي.
