جهاز تحديد موقع الصمام ذكي عالي الأداء SIL 2

نظرة عامة على المنتج

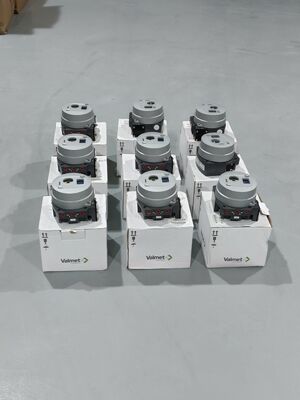

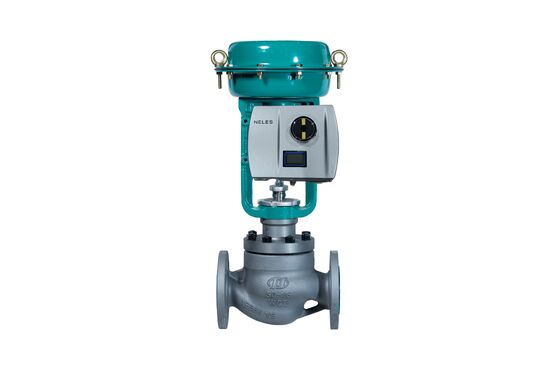

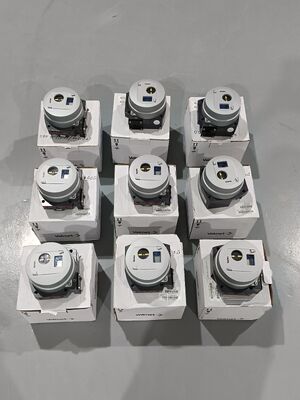

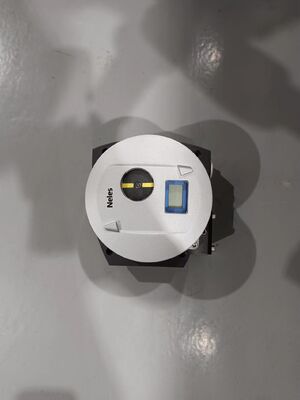

جهاز تحديد موضع الصمام الذكي Neles ND9000 هو جهاز تحكم في الصمام يعتمد على متحكم دقيق يستقبل إشارة تحكم 4-20 مللي أمبير تيار مستمر أو اتصال Fieldbus ويحولها إلى خرج هوائي نسبي لدفع مشغلات أحادية التأثير أو مزدوجة التأثير، ويدعم تطبيقات الصمامات الخطية والدوارة. يلغي نظام قياس الموضع غير المتصل الخاص به التآكل الميكانيكي ويبسط التركيب على أي مشغل بقدرات تركيب VDI/VDE 3845 أو IEC 60534-6. تسمح واجهة المستخدم المحلية مع اختيار اللغة بالإعداد والمعايرة السريعة، ويمكن استخدام نفس الجهاز للصمامات الخطية والدوارة، والمشغلات مزدوجة التأثير وأحادية التأثير، مما يقلل من مخزون قطع الغيار. يدعم الجهاز خيارات اتصال قابلة للتبديل بما في ذلك HART 6 أو 7، و FOUNDATION Fieldbus، و Profibus PA، مما يتيح الترقية بسهولة عن طريق استبدال لوحة الاتصال. توفر المفاتيح الحدية الاختيارية وجهاز إرسال الموضع (في HART فقط) تغذية راجعة لموضع الصمام دون الحاجة إلى أجهزة إضافية. جهاز ND9000 حاصل على شهادة SIL 2 من TÜV وفقًا لمعيار IEC 61508، مما يجعله مناسبًا للتطبيقات المتعلقة بالسلامة. نظرًا لأن ND9000 يعمل بالطاقة من الحلقة ويعمل بحد أدنى 3.6 مللي أمبير، فهو متوافق مع وحدات التحكم والحواجز الكهربائية الحالية. تتيح واجهة المستخدم المحلية، جنبًا إلى جنب مع دعم DTM/EDD، التشغيل السريع والتكوين محليًا أو من موقع بعيد باستخدام أدوات إدارة الأصول DCS.

الهيكل مصنوع من سبائك الألومنيوم المؤكسد ومركب البوليمر، أو الفولاذ المقاوم للصدأ بالكامل اختياريًا، ويوفر حماية IP66 و NEMA 4X ضد الغبار وتسلل الماء والأجواء المسببة للتآكل. يتراوح نطاق درجة حرارة التشغيل القياسي من -40 درجة مئوية إلى +85 درجة مئوية، مع إصدار قطبي يمتد التشغيل إلى -53 درجة مئوية. يتراوح نطاق ضغط الإمداد من 0.14 إلى 0.8 ميجا باسكال (1.4 إلى 8 بار)، ويوفر ND9000 استهلاكًا منخفضًا للطاقة والهواء لتقليل التكلفة الإجمالية للملكية. يحمل جهاز تحديد الموضع مجموعة شاملة من الشهادات بما في ذلك موافقات ATEX، IECEx، INMETRO، cCSAus، CCOE/PESO، KOSHA، GOST R، و NEPSI للتطبيقات الآمنة جوهريًا والمقاومة للانفجار. يتم نشره على نطاق واسع في صناعات النفط والغاز، والمعالجة الكيميائية، والتكرير، وتوليد الطاقة، ومعالجة المياه، واللب والورق، والتحكم في العمليات الصناعية العامة. يمكن دمج ND9000 مع جميع أنظمة DCS الرئيسية، ويسمح هيكله المفتوح بالربط الحر مع البرامج والأجهزة من مجموعة متنوعة من الشركات المصنعة عبر تقنيات FDT و EDD. يجعل الجمع بين أداء التحكم القياسي، والتشخيصات الفائقة، والتصميم المعياري المستقبلي ND9000 خيارًا موثوقًا به لأتمتة الصمامات، وكفاءة المصنع، والصيانة التنبؤية.

المواصفات الفنية

صناعة التطبيق

1. معالجة النفط والغاز

2. مصانع المواد الكيميائية والبتروكيماويات

3. توليد الطاقة

4. معالجة المياه والمياه العادمة

5. مصانع اللب والورق

6. التكرير وتنظيم ضغط خطوط الأنابيب

7. تصنيع الأدوية

8. معالجة التعدين والمعادن

تتطلب هذه الصناعات تحديد موضع دقيق للصمام، واتصال موثوق، وقدرة تشخيص متقدمة للحفاظ على كفاءة الإنتاج والسلامة. جهاز ND9000 مناسب بشكل خاص للتطبيقات التي يكون فيها أداء التحكم القياسي على الصمامات الدوارة والخطية مهمًا، مثل التحكم الآلي في التدفق والضغط، وأتمتة الصمامات في عمليات النفط والغاز الأولية والوسطى، وعمليات المواد الكيميائية والبتروكيماويات الدفعية والمستمرة، وأنظمة البخار والمرافق في محطات الطاقة، وعمليات التكرير. تزيد تقنية قياس الموضع غير المتصل من عمر الخدمة وهي مثالية لمشغلات Neles والمشغلات الهوائية من جهات خارجية. مع اتصال HART أو fieldbus وتشخيصات الصمام عبر الإنترنت، يمكن للمشغلين الوصول إلى بيانات حالة الصمام، واتجاهات الأداء، وتنبيهات التشخيص دون دخول مناطق خطرة، مما يحسن السلامة ويمكّن الصيانة التنبؤية.

المشاكل الشائعة

1. جهاز تحديد الموضع لا يستجيب لإشارة الدخل - تحقق من استمرارية حلقة 4-20 مللي أمبير، وتأكد من أن المصدر يمكنه توفير 3.6 مللي أمبير على الأقل، وتأكد من أن جهد الطرف يلبي جهد الامتثال المطلوب.

2. الصمام لا يتحرك مع تغيير نقطة الضبط - تحقق من توصيلات الهواء المضغوط وضغط الإمداد؛ تأكد من أن إشارة الدخل الصحيحة تصل إلى الجهاز وأن المعايرة قد اكتملت.

3. الشاشة المحلية لا تعمل - تحقق من مصدر الطاقة وتأكد من أن توصيلات الطرف آمنة.

4. فشل المعايرة التلقائية في الاكتمال - تحقق من سفر المشغل، وضغط الإمداد، وأن مستشعر الموضع غير المتصل في الموضع الصحيح؛ تأكد من عدم وجود ربط ميكانيكي.

5. تغذية راجعة للموضع غير صحيحة - تحقق من تكوين مفتاح الحد أو جهاز إرسال الموضع وأعد معايرة جهاز تحديد الموضع باستخدام الواجهة المحلية أو برنامج DTM/EDD.

6. تسرب الهواء أو انخفاض الضغط - افحص توصيلات إمداد الهواء، والمرحل، وأنابيب المشغل بحثًا عن تسرب؛ تأكد من أن ضغط الإمداد بين 1.4 و 8 بار وأن جودة الهواء كافية.

7. الصمام عالق أو الملف اللولبي عالق - قم بتشغيل اختبارات تشخيص الصمام عبر الإنترنت لتحديد احتكاك تجميع الصمام، أو مشاكل زنبرك المشغل، أو مشاكل العمود؛ راجع اتجاهات التشخيص المخزنة.

8. احتكاك مفرط في تجميع الصمام - قم بإجراء تحليل تشخيصي للاحتكاك وقارنه بالخط الأساسي؛ افحص حالة الحشو والجذع؛ راجع عدد الدورات وبيانات التوقيع.

9. تسلل الرطوبة إلى الهيكل - افحص أختام الغطاء، وموصلات الكابلات، وصندوق الطرف؛ تحقق من سلامة IP66 / NEMA 4X.

10. اتصال متقطع - تحقق من أسلاك الحلقة، والتدريع، والإنهاء، وعنوان الجهاز؛ تحقق من تكامل DTM/EDD مع نظام التحكم.

الموديلات البديلة

1. سلسلة Neles ND7000

2. سلسلة Neles ND9100

3. سلسلة Neles ND9200

4. سلسلة Neles ND9300

5. سلسلة Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. سلسلة Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونطاق سفر المشغل، ونوع إشارة الدخل، وبروتوكول الاتصال، وضغط الإمداد، وحماية الهيكل قبل استبدال الموديلات. تم تصميم ND9000 للمشغلات الهوائية أحادية التأثير أو مزدوجة التأثير ويوفر مجموعات تركيب متوافقة تمامًا مع الأجيال السابقة من أجهزة تحديد موضع Neles.
