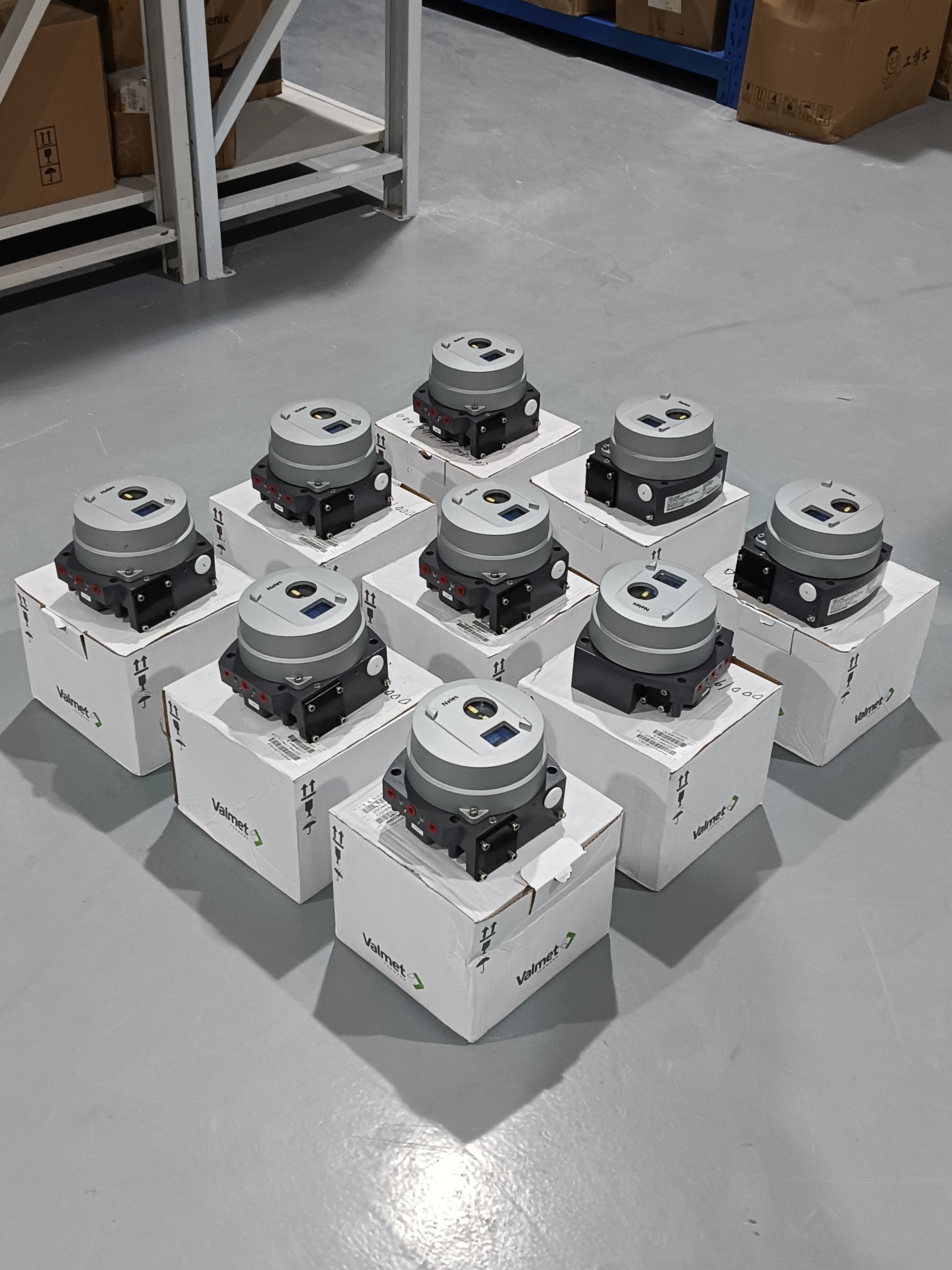

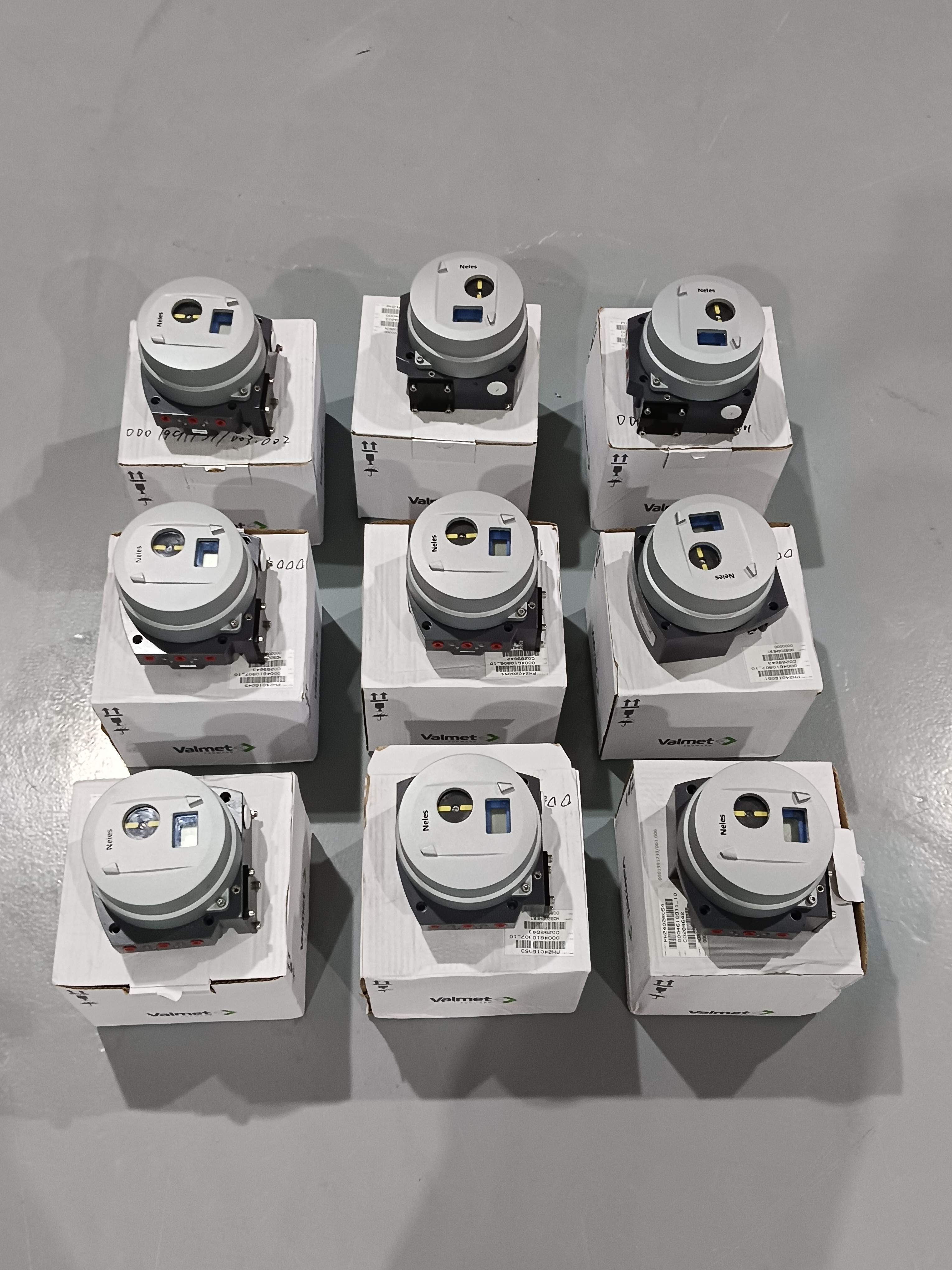

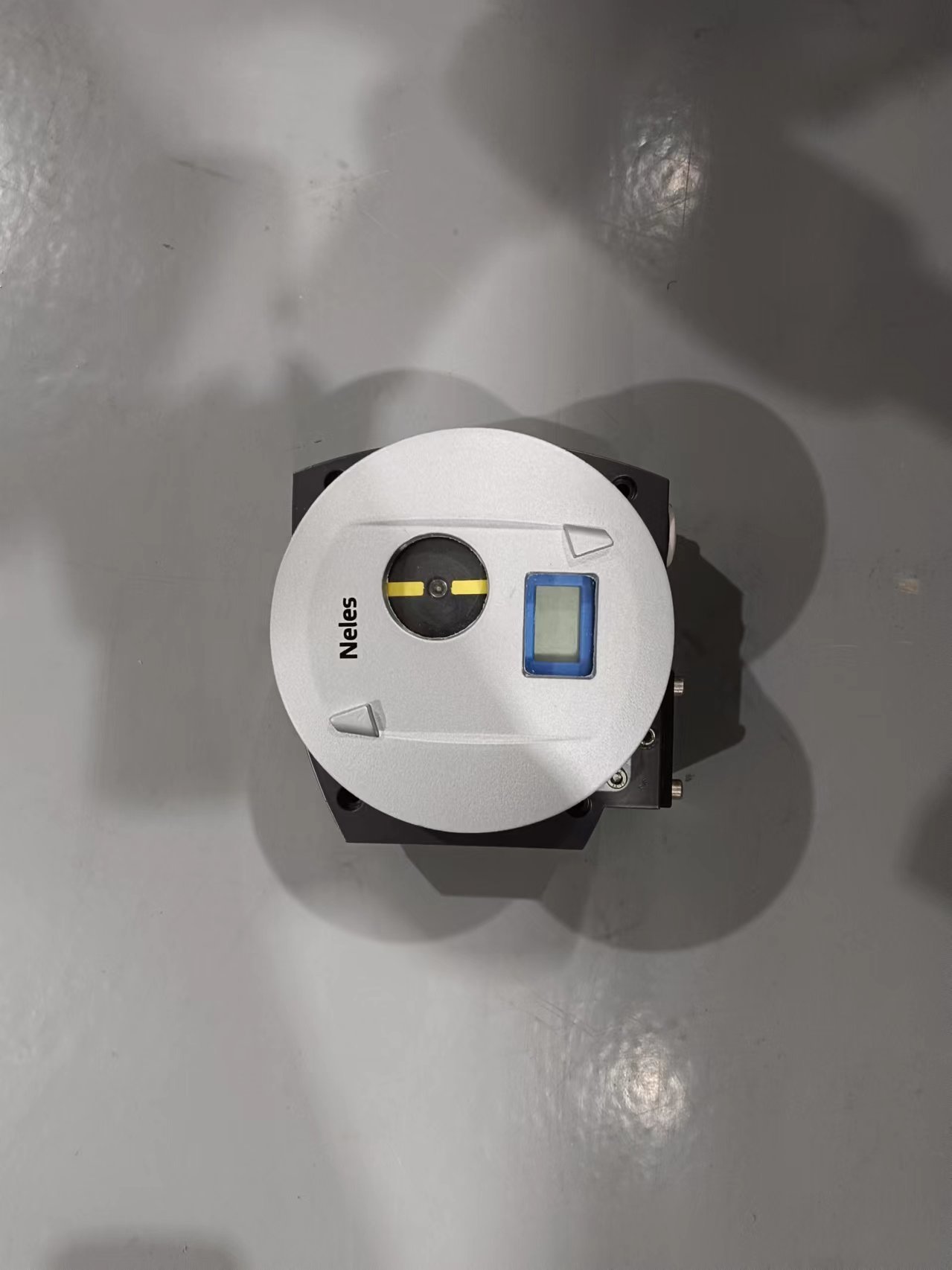

Neles ND9000 هو محدد موضع صمام ذكي يعتمد على المتحكم الدقيق، يدير المشغلات الهوائية بإشارة حلقة 4-20 مللي أمبير أو إشارة ناقل ميداني ويوفر خرج هواء تناسبي لكل من التكوينات أحادية ومزدوجة التأثير. يدعم أنواع الصمامات الدوارة والخطية على أي مشغل صمام تحكم، باستخدام نظام قياس موضع بدون تلامس يزيل التآكل الميكانيكي ويبسط التركيب على المشغلات ذات واجهات VDI/VDE 3845 أو IEC 60534-6. توفر واجهة المستخدم المحلية اختيار اللغة وتمكن من الإعداد والمعايرة السريعة، ويمكن لنفس الأجهزة خدمة الصمامات الخطية والدوارة بالإضافة إلى المشغلات مزدوجة ومزدوجة التأثير، مما يقلل من مخزون قطع الغيار. الاتصال قابل للتبديل: يمكن اختيار HART 6 أو 7، FOUNDATION Fieldbus، و Profibus PA عن طريق استبدال لوحة واحدة، لذلك يمكن ترقية الجهاز دون استبدال محدد الموضع بالكامل. توفر المفاتيح الحدية الاختيارية وجهاز إرسال الموضع (HART فقط) تغذية راجعة للموضع دون وحدات إضافية. تم اعتماد ND9000 لـ SIL 2 بواسطة TÜV وفقًا لـ IEC 61508، مما يجعله مناسبًا للحلقات المتعلقة بالسلامة. نظرًا لأنه يعمل بالطاقة من الحلقة ويعمل بجهد 3.6 مللي أمبير فقط، فإنه يعمل مع وحدات التحكم والحواجز الكهربائية الحالية. تتيح وظيفة المعايرة بنقطة واحدة التركيب بالتبديل السريع على الصمامات التي لا تزال قيد التشغيل دون تعطيل العملية.
الغلاف مصنوع من سبائك الألومنيوم المؤكسد ومركب البوليمر، مع إصدار اختياري من الفولاذ المقاوم للصدأ بالكامل للإعدادات المسببة للتآكل. التصنيف الوقائي هو IP66 و NEMA 4X ضد الغبار والماء والأجواء القاسية. نطاق درجة الحرارة القياسي هو -40 درجة مئوية إلى +85 درجة مئوية، وإصدار قطبي يوسع التشغيل إلى -53 درجة مئوية. يتراوح ضغط الإمداد من 0.14 إلى 0.8 ميجا باسكال (1.4 إلى 8 بار). تم تصميم ND9000 لاستهلاك منخفض للطاقة والهواء، مما يقلل من التكلفة الإجمالية للملكية. يحمل مجموعة واسعة من الشهادات: ATEX، IECEx، INMETRO، cCSAus، CCOE/PESO، KOSHA، GOST R، و NEPSI للتطبيقات الآمنة جوهريًا والمقاومة للانفجار. يستخدم على نطاق واسع في النفط والغاز، والمعالجة الكيميائية، والتكرير، وتوليد الطاقة، ومعالجة المياه، واللب والورق، والتحكم الصناعي العام. تدعم البنية المفتوحة التكامل مع FDT و EDD مع أنظمة DCS الرئيسية، ويعمل الجهاز مع مشغلات Neles ومشغلات الطرف الثالث. تجعل أداء التحكم القياسي، والتشخيصات المتقدمة، والتصميم المعياري المقاوم للمستقبل ND9000 خيارًا موثوقًا لأتمتة الصمامات، وكفاءة المصنع، والصيانة التنبؤية.
| المعلمة | المواصفات |
|---|---|
| الموديل | ND9000 |
| نوع المنتج | محدد موضع صمام ذكي |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر، يعمل بالطاقة من الحلقة؛ الحد الأدنى 3.6 مللي أمبير |
| بروتوكول الاتصال | HART 6 أو 7 / FOUNDATION Fieldbus / Profibus PA (قابل للتبديل) |
| ضغط الإمداد | 0.14 إلى 0.8 ميجا باسكال (1.4 إلى 8 بار / 20-115 رطل لكل بوصة مربعة) |
| اتصال الهواء | G1/4 (ND9100) / 1/4 NPT (ND9200/ND9300/ND9400) |
| حماية الغلاف | IP66 / NEMA 4X |
| درجة حرارة البيئة المحيطة (قياسي) | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة البيئة المحيطة (قطبي) | -53 درجة مئوية إلى +85 درجة مئوية (-64 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| استشعار الموضع | قياس الموضع بدون تلامس |
| إشارة الخرج | جهاز إرسال موضع اختياري (HART فقط)؛ مفاتيح حدية اختيارية |
| التشخيصات | التشخيص الذاتي / التشخيص عبر الإنترنت / تشخيصات الأداء / تشخيصات الاتصال / توقيع الصمام عبر الإنترنت |
| نوع التركيب | مركب داخليًا أو مركب عن بعد |
| معيار التركيب | VDI/VDE 3845 / IEC 60534-6 |
| توافق المشغل | أحادي التأثير أو مزدوج التأثير، دوار أو خطي |
| نطاق السفر (خطي) | 10-120 مم مع أجزاء IEC قياسية |
| نطاق السفر (دوار) | 45-95 درجة؛ نطاق القياس 110 درجة مع عمود تغذية راجعة يدور بحرية |
| الشهادات | ATEX / IECEx / INMETRO / cCSAus / CCOE/PESO / KOSHA / GOST R / NEPSI؛ قابل لـ SIL 2 |
| مادة الغلاف | سبائك الألومنيوم المؤكسد ومركب البوليمر (قياسي) / الفولاذ المقاوم للصدأ (اختياري) |
| الوزن | 1.8 كجم (4.0 رطل) مع غلاف تمديد |
| الضمان | 12 شهرًا |
معالجة النفط والغاز
مصانع المواد الكيميائية والبتروكيماويات
توليد الطاقة
معالجة المياه والصرف الصحي
مصانع اللب والورق
التكرير وتنظيم ضغط خطوط الأنابيب
تصنيع الأدوية
معالجة التعدين والمعادن
تتطلب هذه الصناعات تحديد موضع دقيق للصمام، واتصال موثوق، وقدرة تشخيصية متقدمة للحفاظ على كفاءة الإنتاج والسلامة. يعتبر ND9000 مناسبًا بشكل خاص للتطبيقات التي يكون فيها أداء التحكم القياسي على الصمامات الدوارة والخطية مهمًا، مثل التحكم الآلي في التدفق والضغط، وأتمتة الصمامات في عمليات النفط والغاز الأولية والوسطى، وعمليات المواد الكيميائية والبتروكيماويات الدفعية والمستمرة، وأنظمة البخار والمرافق في محطات الطاقة، وعمليات التكرير. تزيد تقنية قياس الموضع بدون تلامس من عمر الخدمة وهي مثالية لكل من مشغلات Neles ومشغلات الطرف الثالث الهوائية. مع اتصال HART أو ناقل ميداني وتشخيصات الصمام عبر الإنترنت، يمكن للمشغلين الوصول إلى بيانات حالة الصمام واتجاهات الأداء وتنبيهات التشخيص دون دخول مناطق خطرة، مما يحسن السلامة ويمكّن الصيانة التنبؤية.
محدد الموضع لا يستجيب لإشارة الدخل - تحقق من حلقة 4-20 مللي أمبير بحثًا عن الاستمرارية، وتأكد من أن المصدر يمكنه توفير 3.6 مللي أمبير على الأقل، وتأكد من أن جهد الطرف يلبي جهد الامتثال المطلوب.
الصمام لا يتحرك مع تغيير نقطة الضبط - تحقق من توصيلات الهواء وضغط الإمداد؛ تأكد من أن إشارة الدخل الصحيحة تصل إلى الجهاز وأن المعايرة قد اكتملت.
الشاشة المحلية لا تعمل - تحقق من مصدر الطاقة وتأكد من أن توصيلات الطرف آمنة.
فشل المعايرة التلقائية في الاكتمال - تحقق من سفر المشغل، وضغط الإمداد، وأن مستشعر الموضع بدون تلامس في الموضع الصحيح؛ تأكد من عدم وجود ربط ميكانيكي.
تغذية راجعة للموضع غير صحيحة - تحقق من تكوين المفتاح الحدّي أو جهاز إرسال الموضع وأعد معايرة محدد الموضع باستخدام الواجهة المحلية أو برنامج DTM/EDD.
تسرب الهواء أو انخفاض الضغط - افحص توصيلات إمداد الهواء، والمرحل، وأنابيب المشغل بحثًا عن تسرب؛ تأكد من أن ضغط الإمداد بين 1.4 و 8 بار وأن جودة الهواء كافية.
الصمام عالق أو الملف اللولبي عالق - قم بتشغيل اختبارات تشخيص الصمام عبر الإنترنت لتحديد احتكاك تجميع الصمام، أو مشاكل زنبرك المشغل، أو مشاكل العمود؛ راجع اتجاهات التشخيص المخزنة.
احتكاك مفرط في تجميع الصمام - قم بإجراء تحليل احتكاك تشخيصي وقارنه بالخط الأساسي؛ افحص حالة الحشو والجذع؛ راجع عدد الدورات وبيانات التوقيع.
تسرب الرطوبة إلى الغلاف - افحص أختام الغطاء، ووصلات الكابلات، وصندوق الأطراف؛ تحقق من سلامة IP66 / NEMA 4X.
اتصال متقطع - تحقق من أسلاك الحلقة، والتدريع، والإنهاء، وعنوان الجهاز؛ تحقق من تكامل DTM/EDD مع نظام التحكم.
سلسلة Neles ND7000
سلسلة Neles ND9100
سلسلة Neles ND9200
سلسلة Neles ND9300
سلسلة Neles ND9400
Fisher DVC6200
Fisher DVC2000
سلسلة Samson TROVIS 3730
Masoneilan SVI II AP
Flowserve Logix 520MD
ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونطاق سفر المشغل، ونوع إشارة الدخل، وبروتوكول الاتصال، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. تم تصميم ND9000 للمشغلات الهوائية أحادية التأثير أو مزدوجة التأثير ويوفر مجموعات تركيب متوافقة تمامًا مع الأجيال السابقة من محددات مواضع Neles.
