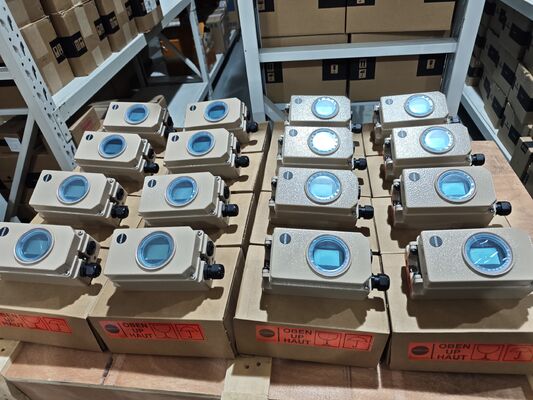

محدد الموضع الكهروميكانيكي HART لخدمة الخنق بغلاف محدد موضع الصمام من الفولاذ المقاوم للصدأ

نظرة عامة على المنتج

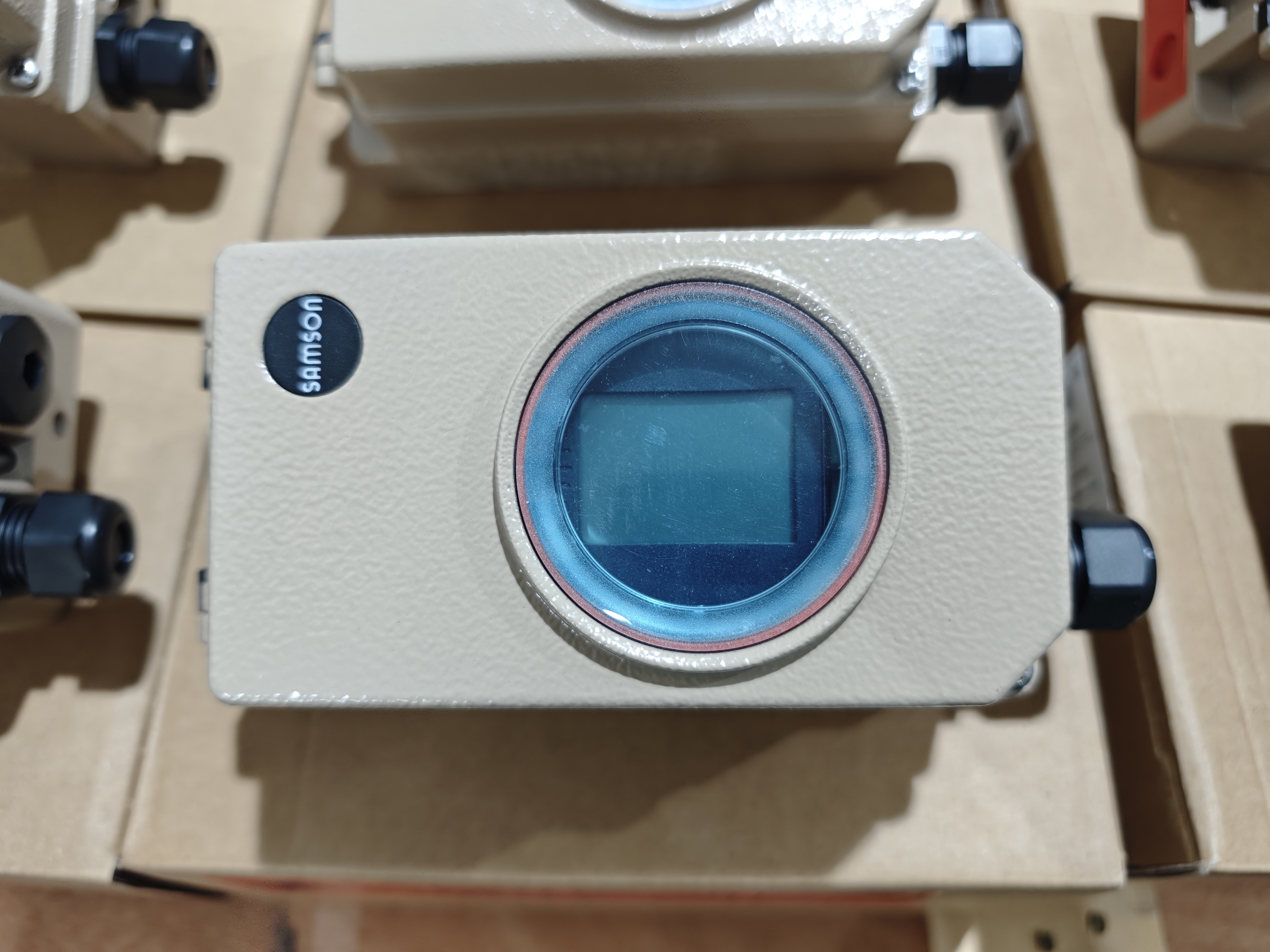

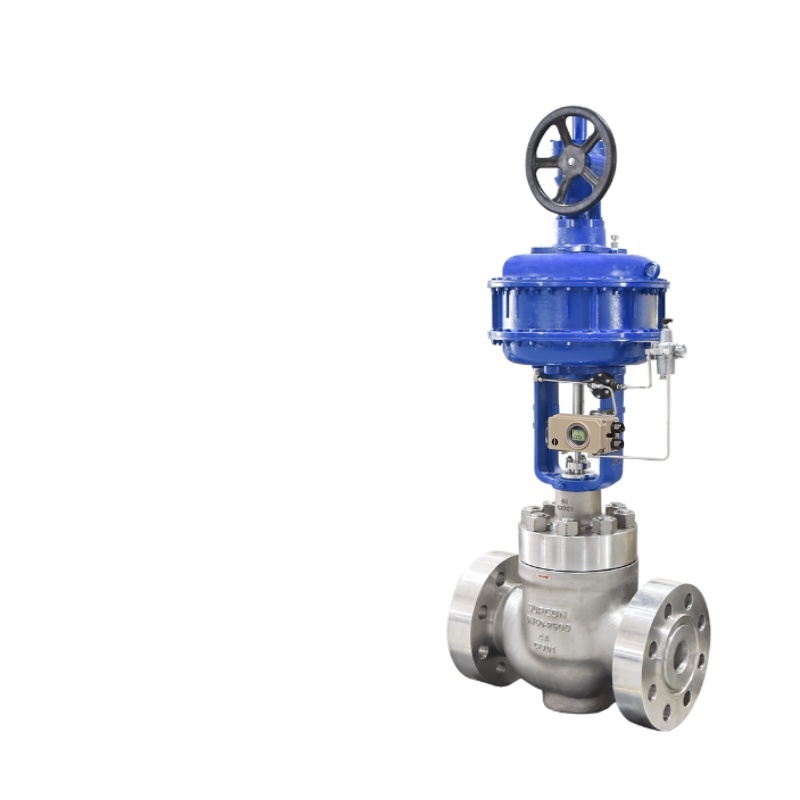

جهاز تحديد موضع الصمام الكهروميكانيكي Samson 3730-3 هو جهاز ذكي متوافق مع HART يقوم بتعيين موضع الصمام لإشارة تحكم 4-20 مللي أمبير على صمامات التحكم الهوائية. وهو متاح كجهاز تحديد موضع أحادي التأثير أو مزدوج التأثير للتركيب على المشغلات الخطية والدوارة، ويدعم نطاقات سفر من 3.6 إلى 300 مم وزوايا فتح من 24 درجة إلى 100 درجة. يستخدم الجهاز 3730-3 نظام استشعار سفر غير تلامسي يلغي التآكل الميكانيكي ويبسط التركيب على المشغلات مع IEC 60534-6-1، VDI/VDE 3847، VDI/VDE 3845، أو SAMSON integral attachment. يوفر عرض نصي عادي مع حالات ورسائل توصية NAMUR NE 107 حالة الجهاز بوضوح في لمحة، وتشغيل بسيط بزر واحد وقائم على القائمة مع اتجاه قراءة قابل للدوران يسمح بالإعداد والمعايرة السريعة في أي موضع تركيب. يدعم الجهاز بروتوكول الاتصال HART 7 وهو جاهز لـ SAM DIGITAL، مما يتيح التكامل مع أنظمة إدارة الأصول الحديثة. توفر تشخيصات EXPERTplus المدمجة لصمامات التحكم بيانات في الوقت الفعلي للصيانة التنبؤية، وتسجيل حالة الصمام أثناء تشغيل العملية وإنشاء رسائل حول أعمال الصيانة المطلوبة. يتم حفظ جميع المعلمات في ذاكرة EEPROM غير المتطايرة لحماية الإعدادات أثناء فقدان الطاقة، وجهاز تحديد الموضع هو نظام سلكين بحمل كهربائي صغير يبلغ 410 أوم. يسمح وضع تهيئة الاستبدال ببدء تشغيل جهاز تحديد الموضع في حالة الطوارئ أثناء تشغيل المصنع دون تغيير موضع الصمام. يتميز جهاز تحديد الموضع أيضًا بوظيفة إغلاق محكمة قابلة للتعديل، وحد ضغط الخرج، ومراقبة صفر تلقائية للحفاظ على الدقة طويلة الأجل.

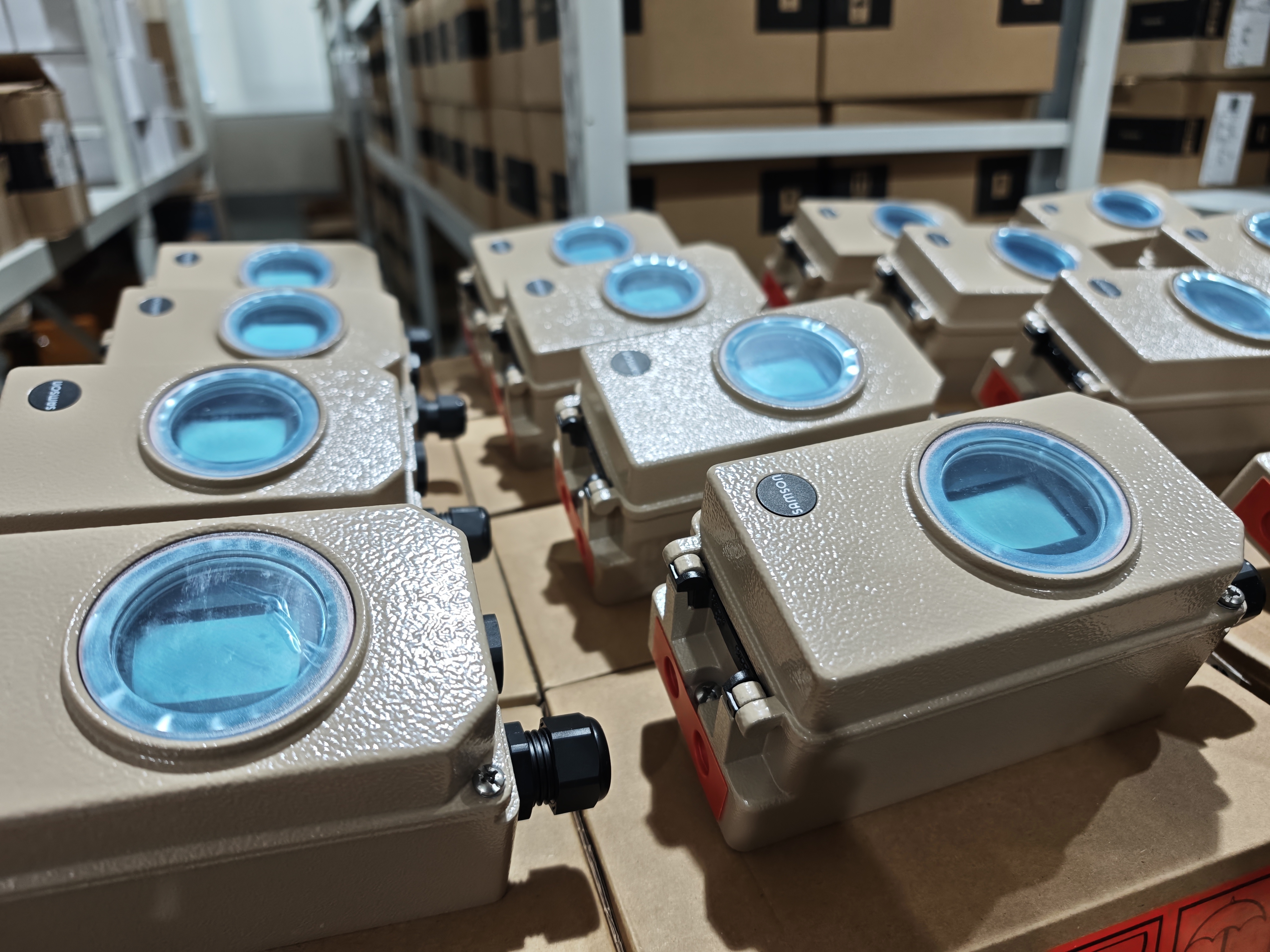

الهيكل مصنوع من الألومنيوم المصبوب أو الفولاذ المقاوم للصدأ، ويوفر حماية IP66 و NEMA 4X ضد الغبار وتسلل الماء والأجواء المسببة للتآكل. يتراوح نطاق هواء الإمداد من 1.4 إلى 7 بار (20 إلى 105 رطل لكل بوصة مربعة)، ويوفر جهاز تحديد الموضع سعة هواء عالية للتحكم السريع والمستقر. يحمل الجهاز 3730-3 شهادات حماية من الانفجار بما في ذلك السلامة الجوهرية، والحماية بواسطة الغلاف، والسلامة المتزايدة. يوفر مستشعر درجة الحرارة المدمج وعداد ساعات التشغيل رؤى تشخيصية إضافية. يتضمن الجهاز أيضًا إنذارين موضع قابلين للبرمجة ذاتيًا وتشخيصات ذاتية مع رسائل تصدر عبر نقطة اتصال إنذار الأعطال أو مرسل موضع تناظري اختياري. تشمل الصناعات النموذجية النفط والغاز، والمعالجة الكيميائية، والتكرير، وتوليد الطاقة، ومعالجة المياه، والتحكم في العمليات الصناعية العامة. يجعل الجمع بين أداء التحكم القياسي، وتشخيصات EXPERTplus، والتصميم المعياري المستقبلي الجهاز 3730-3 خيارًا موثوقًا به لأتمتة الصمامات، وكفاءة المصنع، والصيانة التنبؤية.

المواصفات الفنية

صناعة التطبيق

1. معالجة النفط والغاز

2. مصانع المواد الكيميائية والبتروكيماويات

3. توليد الطاقة

4. معالجة المياه والصرف الصحي

5. مصانع اللب والورق

6. التكرير وتنظيم ضغط خطوط الأنابيب

7. تصنيع الأدوية

8. التحكم في العمليات الصناعية العامة

تتطلب هذه الصناعات تحديد موضع دقيق للصمام، واتصال موثوق، وقدرة تشخيصية متقدمة للحفاظ على كفاءة الإنتاج والسلامة. الجهاز 3730-3 مناسب بشكل خاص للتطبيقات ذات متطلبات وقت العبور الصعبة، والظروف المحيطة الصعبة، وخدمة التقطير. تكنولوجيا استشعار السفر غير التلامسي تطيل عمر الخدمة وهي مثالية لكل من مشغلات Samson والهوائية من طرف ثالث. مع اتصال HART وتشخيصات EXPERTplus، يمكن للمشغلين الوصول إلى بيانات حالة الصمام واتجاهات الأداء وتنبيهات التشخيص دون دخول مناطق خطرة، مما يحسن السلامة ويمكّن الصيانة التنبؤية.

المشاكل الشائعة

1. جهاز تحديد الموضع لا يستجيب لإشارة الدخل - تحقق من حلقة 4-20 مللي أمبير للاستمرارية، وتأكد من أن المصدر يمكنه توفير تيار كافٍ، وتأكد من أن التوصيلات الكهربائية صحيحة؛ تحقق من وجود مكونات مغناطيسية كهربائية تالفة، أو ضغط إمداد غير صحيح، أو مسارات هواء مسدودة.

2. يتجاوز موضع الصمام أو يتأخر عن نقطة الضبط - تحقق من أن موضع محور ذراع التغذية الراجعة صحيح، وتحقق من تعديلات النطاق والصفر، وتأكد من أن المغناطيس لم يفقد مغناطيسيته.

3. جهاز تحديد الموضع يتذبذب أو يبحث - تحقق من تعديل برغي توازن المضخم، وقلل فتح صمام خنق الخرج، وتأكد من أن جميع توصيلات التغذية الراجعة آمنة ومحكمة.

4. خطية ضعيفة أو خطأ كبير - تحقق من التركيب والتعديل، وتحقق من وجود تسرب هواء في النظام الهوائي، وافحص التجميع المغناطيسي الكهربائي، وتأكد من أن جميع البراغي محكمة وأن مواضع الفوهة/الرفرف صحيحة.

5. استجابة بطيئة أو تشغيل بطيء - نظف المخفض في حجرة الغشاء، وافحص الفوهة/الرفرف بحثًا عن التلف، وتحقق من وجود تسرب هواء، وتحقق من تركيب زنبرك التغذية الراجعة، وتأكد من أن ضغط الإمداد كافٍ وأن تدفق منظم الضغط كافٍ.

6. إشارة تغذية راجعة غير مستقرة - تحقق من مستشعر السفر وكابلات التوصيل بحثًا عن توصيلات مفكوكة أو تالفة، وتأكد من أن ضغط هواء الإمداد مستقر.

7. فشل المعايرة التلقائية في الاكتمال - تحقق من سفر المشغل، وضغط الإمداد، وأن مستشعر السفر غير التلامسي في الموضع الصحيح؛ تأكد من عدم وجود ربط ميكانيكي.

8. تسرب هواء أو انخفاض في الضغط - افحص توصيلات إمداد الهواء، والمرحل، وأنابيب المشغل بحثًا عن تسرب؛ تأكد من أن ضغط هواء الإمداد بين 1.4 و 7 بار.

9. تسلل الرطوبة إلى الغلاف - افحص أختام الغطاء، ووصلات الكابلات، وصندوق الأطراف؛ تأكد من سلامة IP66 / NEMA 4X.

10. اتصال HART متقطع - تحقق من أسلاك الحلقة، والتدريع، والإنهاء، وعنوان جهاز HART؛ تحقق من تكامل DTM/EDD مع نظام التحكم.

موديلات بديلة

1. Samson TROVIS 3730-3

2. Samson 3730-6 (ترقية مع مستشعرات ضغط)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونطاق سفر المشغل، ونوع إشارة الدخل، وبروتوكول الاتصال، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. تم تصميم الجهاز 3730-3 للمشغلات الهوائية أحادية التأثير أو مزدوجة التأثير ويمكن أن يكون بديلاً مباشرًا لأجهزة تحديد الموضع التناظرية القديمة. يعتبر TROVIS 3730-3 هو الجهاز البديل المعين حيث سيتم إيقاف 3730-3 في المستقبل القريب.
