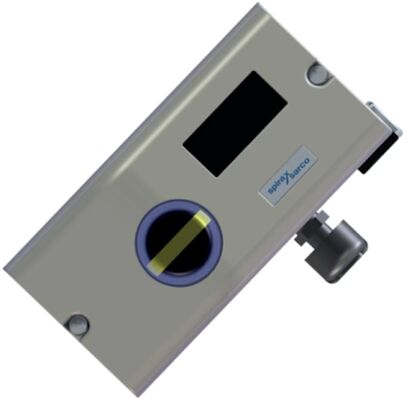

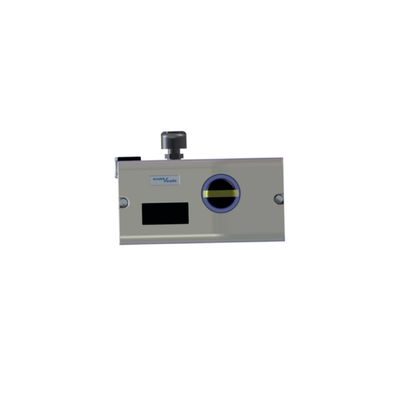

جهاز تحديد موقع الصمام الذكي Spirax Sarco SP7 هو أداة قابلة للتكوين إلكترونيًا مصممة للتحكم الدقيق في المحركات الهوائية الخطيّة والدورانية التي تتوافق مع معيار NAMUR.انها تتلقى إشارة التحكم 4-20 mA DC وتحويلها إلى ضغط النفسي النسبي للخروج لدفع محرك الصمام، مما يضمن التناسب الدقيق بين ضربة الصمام وإشارة المدخل الكهربائي. تتضمن إصدار SP7-10 واجهة اتصال محلية (LCI) كمعيار ،وحدة اتصال HART الاختيارية تمكن الاتصال عبر إشارة 20 mAتتوفر إصدارات HART 5 أو HART 7 لتناسب منصات إدارة الأصول المختلفة. لتطبيقات الحافلات الميدانية ، يدعم SP7-11 PROFIBUS PA و SP7-12 يدعم FOUNDATION Fieldbus.بالإضافة إلى مدخل نقطة الإعداد التناظرية، يتم تجهيز جهاز تحديد الموقع بإدخال رقمي لتفعيل وظائف نظام التحكم وإخراج رقمي للإنذارات الجماعية ورسائل العطل.ويتميز الوحدة تحديد تلقائي بالكامل من معايير التحكم والتكيف مع جهاز تحديد المواقع، مما يوفر وفورات كبيرة في الوقت أثناء التشغيل وسلوك التحكم الأمثل.بناء وحدات وتكلفة ممتازة نسبة الأداء تجعلها خيار عملي لكل من المنشآت الجديدة ومشاريع الترميم.
ويتكون غطاء جهاز التثبيت من الألومنيوم المصبوب بالموت مع طلاء مضاد للتآكل ، مناسب للتثبيت في الهواء الطلق. نطاق إمدادات الهواء من 1.4 إلى 6.0 بار (20.3 إلى 87 psi g) ،ويجب أن تكون نوعية الهواء مطابقة لمعيار ISO 8573-1الصف الثالث:3:3يمتد ضغط الإخراج من 0 إلى 100٪ من ضغط التغذية. تغطية ضربة المحرك هي 20 ملم إلى 150 ملم للمحركات الخطية و 55 درجة إلى 90 درجة للمحركات الدوارة.نطاق درجة حرارة التشغيل من -40 إلى +85 درجة مئويةيحتوي SP7-1* على تصنيفات ATEX II 2 G Ex ib IIC T6، T4...T1 Gb و IECEx للتطبيقات الآمنة بطبيعتها في المناطق الخطرة. الصناعات النموذجية تشمل التحكم في البخار والسوائل الصناعية،المعالجة الكيميائية والبتروكيماوية، إنتاج المواد الغذائية والمشروبات، التصنيع الصيدلي، والتحكم العام في العمليات الصناعية.وشهادة المنطقة الخطرة يجعل SP7 خيار موثوق به للسيطرة على الصمامات الدقيقة وكفاءة المصنع.
| المعلم | المواصفات |
|---|---|
| النموذج | SP7 (SP7-10 / SP7-11 / SP7-12) |
| نوع المنتج | موقف الصمام الذكي |
| إشارة الدخول | 4-20 mA (أقل نطاق 8 mA في النطاق المنقسم) أو PROFIBUS PA أو FOUNDATION Fieldbus |
| بروتوكول الاتصال | HART 5 / HART 7 (SP7-10) ؛ PROFIBUS PA (SP7-11) ؛ FOUNDATION Fieldbus (SP7-12) |
| عائق | ماكس 485 ± 15 Ω (لإشارة الدخول 4-20 mA فقط) |
| ضغط إمدادات الهواء | 1.4 إلى 6.0 بار (20.3 إلى 87 psi g) |
| جودة الهواء | الدرجة الثالثة:3:3 |
| الضغط الخارجي | 0 إلى 100% من ضغط التغذية |
| ضربة المحرك (خطية) | من 20 إلى 150 مم |
| ضربة المحرك (الدوران) | 55° إلى 90° |
| العمل | عمل واحد / فشل التهوية / عمل مزدوج |
| حماية الحجرة | غطاء من الألومنيوم المصبوب بالموت مع طلاء مضاد للتآكل |
| درجة حرارة العمل | -40 إلى +85 درجة مئوية |
| الاتصال الجوي | 1/4 "NPT الإناث |
| الانحراف | ≤ 0.5% |
| نطاق التسامح | 0.3 إلى 10 ٪، قابلة للتعديل |
| المنطقة الميتة القابلة للتكوين | 0.1 إلى 10 ٪ |
| المدخلات الرقمية | 1 (يشغل وظائف نظام التحكم) |
| الخروج الرقمي | 1 (الإنذار الجماعي/رسائل الخطأ) |
| الموافقات | ATEX II 2 G Ex ib IIC T6، T4...T1 Gb؛ IECEx؛ CCC؛ NEPSI |
| مواد السكن | الألومنيوم المصبوب بالموت |
| الوزن | حوالي 2.5 كجم |
| الضمان | 12 شهراً |
تحكم البخار والسوائل الصناعية
المعالجة الكيميائية والبتروكيماوية
إنتاج الأغذية والمشروبات
صناعة الأدوية
توليد الطاقة
معالجة المياه والصرف الصحي
مصانع الخيوط والورق
التحكم العام في العمليات الصناعية

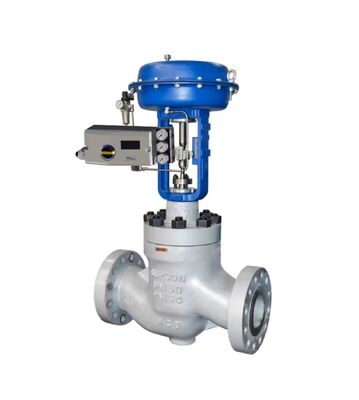

تتطلب هذه الصناعات وضع الصمامات بدقة، والتواصل الموثوق به، والتنسيق التلقائي للحفاظ على كفاءة العملية والسلامة.SP7 مناسبة بشكل خاص لتطبيقات التحكم في البخار حيث أنظمة الحرارة والضغط الدقيقة أمر حاسمإن تركيبها المتوافق مع NAMUR يجعله متوافقًا مع مجموعة واسعة من محركات Spirax Sarco الهوائية ، بما في ذلك المحرك الدواري BVA300 و PN1600 ، PNS3000 ، PNS4000 ، PN9000 ،والجهاز التشغيلي الخطي من سلسلة TN2000تتيح كتلة مقياس الضغط الاختيارية مراقبة محلية لضغوط الإمداد والإخراج.يمكن للمشغلين الوصول إلى بيانات حالة الصمام والتنبيهات التشخيصية عن بعد، تحسين السلامة وتمكين الصيانة التنبؤية.
لا يستجيب جهاز تحديد الموقع لإشارة الدخول تحقق من استمرارية حلقة 4-20 مآ، وتحقق من أن المصدر يمكنه توفير تيار كاف، وتأكيد أن المعوقة لا تتجاوز 485 ± 15 Ω؛فحص ضغط إمدادات الهواء وجودته.
لا يضرب الصمام مع تغيير نقطة الإعداد تحقق من الاتصالات الهوائية وضغط الإمداد.تأكيد أن إشارة الإدخال الصحيحة تصل إلى الجهاز وأن ضبط التلقائي قد انتهى بنجاح.
لا يعمل العرض المحلي تحقق من إمدادات الطاقة وتحقق من أن اتصالات الطرف آمنة.
إذا فشل ضبط التلقائي في إكمال الدوران ∙ فإن ضربة محرك التحقق تتراوح بين 20 إلى 150 ملم (خطية) أو 55 إلى 90 درجة (دورية) ، تحقق من أن ضغط الإمداد يتراوح بين 1.4 و 6.0 بار.وتأكد من عدم وجود ربط ميكانيكي.
ردود الفعل عن الموقع غير صحيحة تحقق من ربط ردود الفعل وإعادة معايرة جهاز تحديد الموقع باستخدام الواجهة المحلية أو جهاز الاتصال HART.
تسريبات الهواء أو انخفاض الضغط - فحص اتصالات إمدادات الهواء والمروريات وأنابيب المحرك بحثًا عن تسريبات؛ التحقق من أن جودة الهواء تلبي معيار ISO 8573-1: 2010 الصف 3:3:3.
الصمام عالق أو الصمام الكهربائي عالق ️ إجراء اختبارات تشخيصية لتحديد الاحتكاك في مجموعة الصمام أو مشكلات رباعية الجهاز أو مشكلات العمود.
الاحتكاك المفرط لمجموعة الصمامات: إجراء تحليل الاحتكاك التشخيصي ومقارنة مع النتيجة الأساسية، وتفقد حالة التعبئة والجذع.
دخول الرطوبة إلى الحجرة: فحص أغطية الغطاء، غدد الكابلات، وصندوق الطرف؛ التحقق من سلامة الحجرة وحالة الطلاء المضاد للتآكل.
الاتصالات المتقطعة في HART
