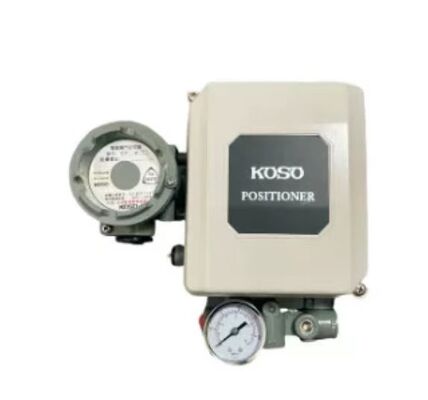

محدد المواقع الكهروميكانيكي KOSO EP800 مع طيار غير نازف ومدخل 4-20 مللي أمبير تيار مستمر للتحكم في محدد مواقع صمام سبائك الألومنيوم

نظرة عامة على المنتج

جهاز KOSO EP800 Electro-Pneumatic Valve Positioner هو جهاز مدمج ومثبت ميدانيًا يقوم بتحديد مواضع صمامات التحكم التي تعمل بمشغلات هوائية باستخدام إشارة دخل 4-20 مللي أمبير تيار مستمر. يقوم بتحويل إشارة التحكم الكهربائية إلى ضغط هواء خرج متناسب، باستخدام تغذية راجعة لموضع ساق الصمام لتحقيق تحديد موضع دقيق وقابل للتكرار وفقًا لإشارة التحكم. تتوفر سلسلة EP800 في ثلاث تكوينات رئيسية: EPA800 للمشغلات أحادية التأثير، و EPC800 للمشغلات مزدوجة التأثير، و EPB800 خصيصًا لمشغل KOSO 5200LA. يستخدم جهاز تحديد الموضع مبدأ توازن القوة مع صمام توجيه غير نازف يستهلك الهواء فقط عندما يتحرك الصمام، مما يقلل بشكل كبير من استهلاك الهواء في حالة الاستقرار مقارنة بأجهزة تحديد الموضع التقليدية النازفة. يتم مشاركة تصميم صمام التوجيه بين الأنواع أحادية التأثير ومزدوجة التأثير، ومن الممكن التحويل بينهما. يمكن تكوين إشارة الدخل لعملية النطاق المنقسم من خلال تعديلات النطاق والصفر، مما يدعم نطاقات 4-12 مللي أمبير و 12-20 مللي أمبير بالإضافة إلى إشارة 4-20 مللي أمبير القياسية. يمكن استخدام EP800 مع كل من المشغلات ذات الاستعادة بالزنبرك والمشغلات مزدوجة التأثير، ومن خلال ضبط زنبرك التحكم في السعة المدمج، يمكن مطابقة جهاز تحديد الموضع مع المشغلات ذات السعة المنخفضة أو العالية.

تم تصميم الغلاف للبيئات الصناعية المتطلبة وهو متوفر في إصدارات مقاومة للعوامل الجوية، ومقاومة للانفجار، ومقاومة للانفجار آمنة جوهريًا. يتراوح نطاق ضغط هواء الإمداد من 140 إلى 700 كيلو باسكال (بعض الموديلات 140 إلى 800 كيلو باسكال)، ويبلغ استهلاك الهواء عند ضغط خرج 50٪ 5 نيوتن لتر/دقيقة للأنواع أحادية التأثير عند إمداد 140 كيلو باسكال و 15 نيوتن لتر/دقيقة للأنواع مزدوجة التأثير عند إمداد 400 كيلو باسكال. تبلغ السعة القصوى عندما يتم تنفيس جانب الخرج إلى الغلاف الجوي 175 نيوتن لتر/دقيقة للأنواع أحادية التأثير عند إمداد 140 كيلو باسكال و 400 نيوتن لتر/دقيقة للأنواع مزدوجة التأثير عند إمداد 400 كيلو باسكال. تشمل مواصفات الأداء الخطية ± 1.0٪ للأنواع أحادية التأثير و ± 1.5٪ للأنواع مزدوجة التأثير، مع تفاوت 0.5٪ و 0.8٪ على التوالي. مستوى الاستجابة والتكرار هما 0.1٪ و 0.2٪ للأنواع أحادية التأثير، و 0.2٪ و 0.3٪ للأنواع مزدوجة التأثير. يتوفر جهاز تحديد الموضع مع نطاق درجة حرارة محيطة قياسي من -20 إلى +80 درجة مئوية، وإصدار درجة حرارة منخفضة يغطي -50 إلى +60 درجة مئوية، وإصدار درجة حرارة عالية من 0 إلى +100 درجة مئوية. اتصالات الهواء والكهرباء هي Rc 1/4 و G1/2 على التوالي. تشمل الصناعات النموذجية توليد الطاقة، والبتروكيماويات، والمعالجة الكيميائية، والأتمتة الصناعية العامة. إن الجمع بين استهلاك الهواء المنخفض والتكوين المرن والبناء القوي يجعل EP800 خيارًا موثوقًا لأتمتة الصمامات وكفاءة التحكم في العمليات.

المواصفات الفنية

صناعة التطبيق

1. توليد الطاقة

2. معالجة البتروكيماويات

3. المعالجة الكيميائية

4. الأتمتة الصناعية العامة

5. معالجة المياه ومياه الصرف الصحي

6. مصانع اللب والورق

7. إنتاج الأغذية والمشروبات

8. تصنيع الأدوية

تتطلب هذه الصناعات تحديد موضع دقيق للصمام، وتشغيلًا موثوقًا به في البيئات الصعبة، واستهلاكًا فعالًا للهواء للحفاظ على كفاءة العملية والسلامة. يعتبر EP800 مناسبًا بشكل خاص للتطبيقات التي يكون فيها استهلاك الهواء المنخفض في حالة الاستقرار مهمًا لتوفير الطاقة، وحيث تكون هناك حاجة إلى تكوين مرن للمشغلات أحادية التأثير أو مزدوجة التأثير. يضمن تصميم صمام التوجيه غير النازف استهلاك الهواء فقط أثناء حركة الصمام، مما يقلل من تكاليف التشغيل. يمكن استخدام جهاز تحديد الموضع مع كل من مشغلات KOSO والمشغلات الهوائية من طرف ثالث التي تتوافق مع واجهات التركيب القياسية. مع خيارات نطاق درجة الحرارة الواسعة وشهادات مقاومة الانفجار، يمكن نشر EP800 في المناطق الخطرة وكذلك في مواقع المصانع العادية.

المشاكل الشائعة

1. جهاز تحديد الموضع لا يستجيب لإشارة الدخل - تحقق من حلقة 4-20 مللي أمبير للاستمرارية، وتأكد من أن مقاومة الدخل هي 250 أوم ± 5٪، وتأكد من أن ضغط هواء الإمداد بين 140 و 700 كيلو باسكال؛ افحص فتحة الخنق الثابت للتأكد من عدم انسدادها.

2. الصمام لا يتحرك مع تغيير نقطة الضبط - تحقق من التوصيلات الهوائية وضغط الإمداد؛ تأكد من وصول إشارة الدخل الصحيحة إلى الجهاز وأن صمام التوجيه غير عالق.

3. يتغير ضغط الخرج ببطء أثناء الشوط السفلي - افحص غشاء المضخم في جهاز تحديد الموضع للتأكد من عدم تلفه أو تآكله؛ استبدله إذا لزم الأمر.

4. خطية ضعيفة - تحقق من مجموعة المغناطيس للتأكد من عدم ارتخاء التوصيلات أو لحامها؛ تأكد من أن وصلة التغذية الراجعة متصلة ومضبوطة بشكل صحيح.

5. تسرب الهواء أو انخفاض الضغط - افحص توصيلات إمداد الهواء، وصمام التوجيه، وأنابيب المشغل بحثًا عن تسرب؛ تحقق من جودة هواء الإمداد وأن صمام التوجيه غير النازف يعمل بشكل صحيح.

6. جهاز تحديد الموضع يتذبذب أو يرتعش - اضبط إعداد زنبرك التحكم في السعة، وتأكد من أن وصلة التغذية الراجعة آمنة، وتأكد من أن المشغل ليس أكبر من اللازم للتطبيق.

7. استهلاك الهواء المستمر أعلى من المتوقع - تأكد من أن صمام التوجيه في وضع عدم النزف وليس عالقًا في وضع النزف؛ تحقق من وجود تسربات هواء داخلية.

8. عملية النطاق المنقسم لا تعمل - تأكد من تكوين تعديلات النطاق والصفر بشكل صحيح لنطاق 4-12 مللي أمبير أو 12-20 مللي أمبير.

9. دخول الرطوبة إلى الغلاف - افحص أختام الغطاء، ووصلات الكابلات، وصندوق الأطراف؛ تحقق من سلامة مقاومة العوامل الجوية أو مقاومة الانفجار.

10. تشغيل متقطع في بيئات الاهتزاز العالي - تأكد من أن جهاز تحديد الموضع مثبت بإحكام مع شد جميع المثبتات، وتحقق من ارتخاء وصلات وصلة التغذية الراجعة.

موديلات بديلة

1. جهاز تحديد الموضع الكهروميكانيكي الهوائي KOSO PP800 (نفس المنصة، إشارة دخل هوائية)

2. سلسلة KOSO EP800 – EPA801، EPB801، EPC801

3. سلسلة KOSO EP800 – EPA811، EPB811، EPC811

4. سلسلة KOSO EP800 – EPA821، EPB821، EPC821

5. سلسلة KOSO EP800 – EPA824

6. Fisher DVC2000

7. Fisher DVC6200

8. Samson 3730-3

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونوع المشغل (أحادي التأثير أو مزدوج التأثير)، ونطاق الشوط، ونوع إشارة الدخل، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. تم تصميم EP800 لصمامات التحكم التي تعمل بمشغلات هوائية ويمكن استخدامه مع مشغلات KOSO والمشغلات من طرف ثالث. للاتصال الرقمي والتشخيصات المتقدمة، ضع في اعتبارك الترقية إلى جهاز تحديد موضع الصمام الذكي KOSO KGP5000.
