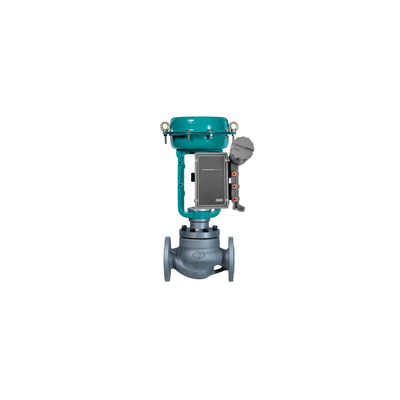

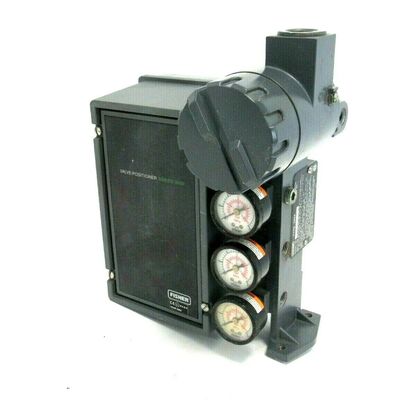

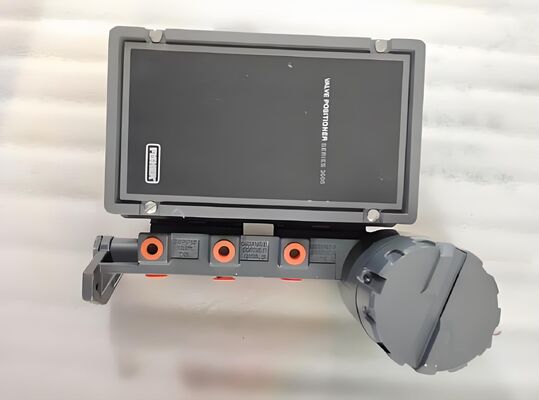

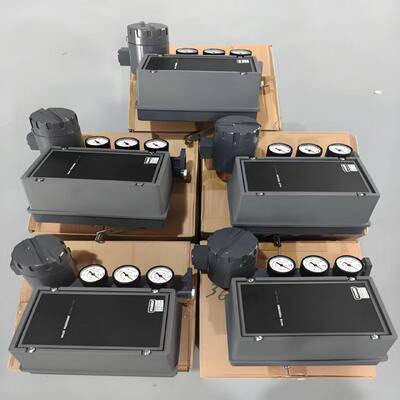

جهاز "فيشر 3620 جيه" لتحديد موقع الصمام الكهربائي الهوائيأداة موازنة القوة المصممة لوضع صمامات التحكم بالجذع المنزلق التي تعمل بالشاشة باستخدام إشارة دخول كهربائية متواصلة من 4 إلى 20 mAإنه يحول إشارة التحكم الكهربائية إلى ضغط إخراج هوائي متناسب مع جهاز التشغيل ، مما يضمن وضع صمام دقيق ومتكرر للتخدير والخدمة.3620J يستخدم فوهة / فلافر وآلية الإرسال جنبا إلى جنب مع وحدة محول إدخال / خروج متكاملة، يوفر استجابة سريعة واستقرار عالية التردد. بنيته المدمجة والصلبة تسمح بالتركيب في أي موقف وتوفر مقاومة ممتازة للهزات،وهو أمر بالغ الأهمية لتحقيق أداء موثوق به في بيئات النبات القاسيةيحتوي جهاز تحديد المواقع على صمام تعديل متكامل يسمح بالعمل اليدوي للصمام أثناء الصيانة دون إزالة الجهاز من الخدمة.يمكن الوصول إلى تعديلات الصفر والمسافة للتعديل السهل، ويمكن عكس العمل بين الميدان المباشر والعكس دون أجزاء إضافية.3620J متوافق مع مجموعة واسعة من فيشر والجهات التشغيلية من الطرف الثالث التي تتوافق مع واجهات التثبيت القياسيةلأن القسم الهوائي يبقى ثابتًا في الميدان وواضحًا ، فإن الصيانة وإصلاح الأخطاء بسيطة لفني الأجهزة.
إن المقصورة هي عبارة عن علبة من الألومنيوم المصبوب المقطوعة مع تشطيب مقاوم للتآكل ، مما يوفر حماية IP54 كمعيار. نطاق ضغط الإمداد يصل إلى 100 psi (6.9 bar) ،والضغط الخارجي يمكن أن يصل إلى 95٪ من الإمدادات. استهلاك الهواء في الحالة الثابتة منخفض ، مما يسهم في كفاءة استخدام الطاقة. نطاق درجة حرارة التشغيل هو -40 إلى +71 درجة مئوية (-40 إلى +160 درجة فهرنهايت). يحمل 3620J شهادات بما في ذلك ATEX ، CSA ،و FM للمنشآت في المناطق الخطرةوتشمل الصناعات النموذجية النفط والغاز، المعالجة الكيميائية، التكرير، توليد الطاقة، معالجة المياه،والتحكم العام في العمليات الصناعيةمزيج من موثوقية توازن القوة، والتحايل المتكامل، المدخلات الكهربائية الهوائية، وتغطية الشهادات واسعة يجعل 3620J خيار موثوق به لأتمتة الصمام،خاصة في التطبيقات التي، يفضل جهاز تحديد المواقع الكهربائي الهوائي.
| المعلم | المواصفات |
|---|---|
| النموذج | 3620J |
| نوع المنتج | جهاز تحديد موقع الصمام الكهربائي الهوائي |
| إشارة الدخول | 4-20 mA DC |
| عائق المدخل | 176 أوم اسمي |
| بروتوكول الاتصال | لا يوجد (مثل) |
| ضغط الإمداد | ما يصل إلى 100 psi (6.9 bar) |
| إشارة الخروج | 0-95% من ضغط التغذية |
| العمل | مجال عكسي (مباشر / عكسي) |
| مبدأ التشغيل | ميزان القوة، الفوهة/الفاتحة، المرور، محول الدخول/خروج |
| النطاق المسموح به للسفر | 0.5 إلى 4 بوصات (13 إلى 102 ملم) |
| الاتصال الجوي | 1/4 NPT |
| الاتصال الكهربائي | 1/2 NPT |
| حماية الحجرة | معيار IP54 |
| درجة الحرارة المحيطة | -40 إلى +71°C (-40 إلى +160°F) |
| صمام التحويل | متكاملة |
| الصفر والطول | قابلة للتعديل |
| معيار التثبيت | معيار فيشر / NAMUR |
| التوافق مع جهاز التشغيل | أجهزة تشغيل الحجاب الحاجز ذات التأثير الواحد، خطية |
| الشهادات | ATEX / CSA / FM (نماذج محددة) |
| مواد السكن | الألومنيوم المصبوب بالموت |
| الوزن | حوالي 2.5 كجم (5.5 رطل) |
| الضمان | 12 شهراً |
معالجة النفط والغاز
مصانع كيميائية وبتروكيميائية
توليد الطاقة
معالجة المياه والصرف الصحي
مصانع الخيوط والورق
تنظيم ضغط التكرير والأنابيب
صناعة الأدوية
التحكم العام في العمليات الصناعية
تتطلب هذه الصناعات وضع صمام دقيق وتشغيل موثوق به في بيئات متطلبة.3620J مناسبة بشكل خاص لخدمة التخدير على صمامات الجذع المنزلية التي تعمل بالشاشة، حيث أن تصميم توازن القوة وعدم حساسية الاهتزاز يضمن التحكم المستقر.صمام التحويل المتكامل يسهل الصيانة من خلال السماح بالعمل اليدوي دون إزالة جهاز التوجيه من الخدمةمع مجموعة الشهادات الواسعة، يمكن نشر 3620J في المناطق الخطرة وكذلك مواقع المصنع العادية.تم تصميم جهاز تحديد المواقع لاستخدامه مع أجهزة التشغيل الهوائية لشركة فيشر والشركة الخارجية التي تتوافق مع واجهات التثبيت القياسية.
لا يستجيب جهاز تحديد الموقع لإشارة الدخول، تحقق من استمرارية حلقة 4-20 مآ، تحقق من عائق الدخول، تأكد من أن ضغط التغذية كاف.وتفقد محولات الإدخال والخروج ومجموعة الفوهة/الفاتحة بحثًا عن التلوث.
لا يضرب الصمام مع تغيير نقطة الإعداد تحقق من الاتصالات الهوائية وضغط التغذية ؛ تأكد من وصول إشارة الإدخال الصحيحة إلى الأداة وأن صمام التحويل مغلق.
أجهزة تحديد الموقع تتذبذب أو تلاحق تعديل تعديلات المرور والفوهة، والتحقق من أن ربط التغذية الارتجاعية آمن، وتأكد من أن جهاز التشغيل ليس ضخماً.
خطية سيئة أو خطأ كبير
استجابة بطيئة: نظف القيود والفوهة، وفحص المرور ومحول الدخول والخروج، والتحقق من وجود تسربات، وتأكد من أن ضغط التغذية كاف.
الضغط الخارجي غير المستقر - تحقق من استقرار ضغط الهواء، وفحص فجوة الفوهة / الفوهة، وتحقق من التوتر الرباعي للردود الفعلية للقوة.
لا يتم الانتهاء من المعايرة 3620J يستخدم المعايرة اليدوية ؛ تحقق من أن حركة الصمام داخل النطاق المسموح به ، تحقق من موقع رافعة التغذية الراجعة ، وتأكيد توجيه الفوهة.
تسريبات الهواء أو انخفاض الضغط - فحص اتصالات إمدادات الهواء والإرسال وأنابيب الجهاز؛ تحقق من أن ضغط إمدادات الهواء يصل إلى 100 psi.
دخول الرطوبة إلى الحجرة: فحص أغطية الغطاء، غدد الكابلات، وصندوق الطرف؛ التحقق من سلامة IP54 والنظر في ترقية IP65 إذا لزم الأمر.
التشغيل غير المنتظم في بيئات الاهتزاز العالي التحقق من التثبيت الآمن ، والتحقق من وجود اتصالات ربط ردود فعل فضفاضة ، وتأكيد موقع التثبيت الصلب.
فيشر 3582 موقف الصمام الهوائي
فيشر 3610J جهاز تحديد وضع الصمام الكهربائي الهوائي
فيشر 3620J جهاز وضع الصمام الكهربائي الهوائي
فيشر 3660 موقف الصمام
فيشر 3661 موقف الصمام
جهاز تحديد موقع الصمام الرقمي Fisher DVC2000
جهاز تحديد موقع الصمام الرقمي Fisher DVC6200
ماسونيلان SVI II AP
سامسون 3730-3
كوسو EP800
ملاحظة الاختيار: تحقق من التوافق بين شاشة التثبيت ونوع جهاز التشغيل ومدى السباق ونوع إشارة الدخول وضغط الإمداد وحماية الغرفة قبل استبدال النماذج.3620J تتناسب مع محركات الحجاب الحاجز الواحد مع واجهات تركيب قياسيةللاتصالات الرقمية والتشخيص المتقدم، فكر في الترقية إلى سلسلة فيشر دي في سي.
