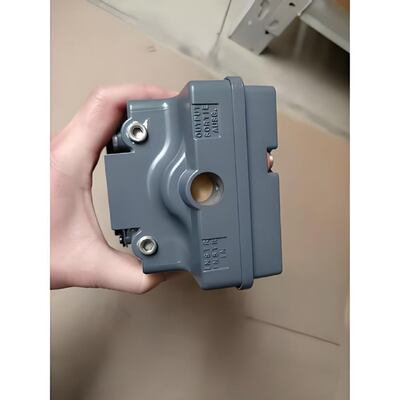

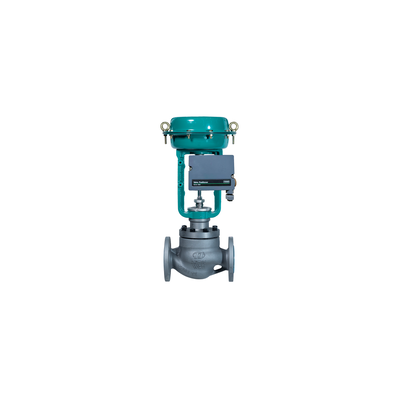

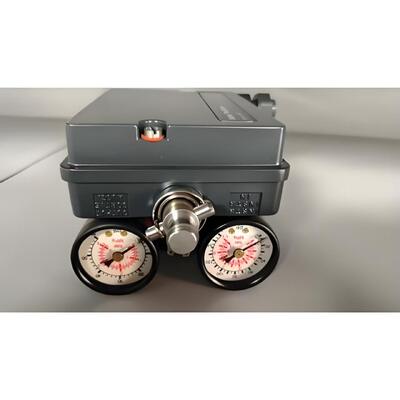

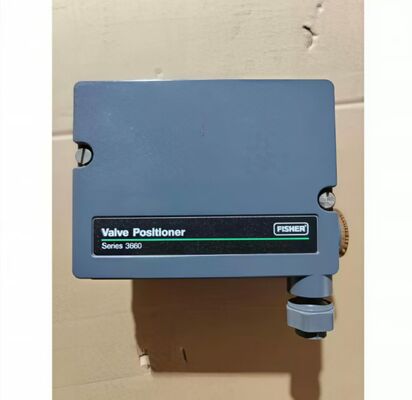

جهاز تحديد موضع الصمام الكهرومغناطيسي Fisher 3661 هو أداة مثبتة ميدانيًا تعتمد على توازن القوة، مصممة لتحديد موضع صمامات التحكم ذات الساق المنزلقة والمشغلة بالحجاب الحاجز باستخدام إشارة دخل كهربائية 4-20 مللي أمبير تيار مستمر. يقوم بتحويل إشارة التحكم الكهربائية إلى ضغط هوائي خرج متناسب للمشغل، مما يضمن تحديد موضع الصمام بدقة وقابلية للتكرار لخدمة التخنق والتشغيل/الإيقاف. يستخدم الجهاز 3661 آلية فوهة/رفرف ووصلة مع وحدة محول I/P مدمجة، مما يوفر استجابة سريعة واستقرارًا عالي التردد. يسمح هيكله المدمج والمتين بالتركيب في أي وضع ويوفر مقاومة ممتازة للاهتزاز، وهو أمر بالغ الأهمية للأداء الموثوق به في بيئات المصانع القاسية. يتميز جهاز تحديد الموضع بصمام تجاوز مدمج يسمح بالتشغيل اليدوي للصمام أثناء الصيانة دون إزالة الجهاز من الخدمة. يمكن الوصول إلى تعديلات الصفر والمدى لسهولة المعايرة، ويمكن عكس الإجراء في الميدان بين المباشر والعكسي دون أجزاء إضافية. يتوافق الجهاز 3661 مع مجموعة واسعة من المشغلات الهوائية من Fisher والجهات الخارجية التي تتوافق مع واجهات التركيب القياسية. نظرًا لأن القسم الهوائي يظل مثبتًا ميدانيًا ومباشرًا، فإن الصيانة واستكشاف الأخطاء وإصلاحها بسيطة لفنيي الأجهزة.
العلبة عبارة عن هيكل من الألومنيوم المصبوب مع تشطيب مقاوم للتآكل، مما يوفر حماية IP54 كمعيار. يتراوح نطاق ضغط الإمداد حتى 100 رطل لكل بوصة مربعة (6.9 بار)، ويمكن أن يصل ضغط الخرج إلى 95٪ من الإمداد. استهلاك الهواء في حالة الثبات منخفض، مما يساهم في كفاءة الطاقة. يتراوح نطاق درجة حرارة التشغيل من -40 إلى +71 درجة مئوية (-40 إلى +160 درجة فهرنهايت). يحمل الجهاز 3661 شهادات بما في ذلك ATEX و CSA و FM لتركيبات المناطق الخطرة، مع توفر إصدارات آمنة جوهريًا ومقاومة للانفجار. تشمل الصناعات النموذجية النفط والغاز، ومعالجة المواد الكيميائية، والتكرير، وتوليد الطاقة، ومعالجة المياه، والتحكم في العمليات الصناعية العامة. يجعل الجمع بين موثوقية توازن القوة، وصمام التجاوز المدمج، والإدخال الكهرومغناطيسي، وتغطية الشهادات الواسعة الجهاز 3661 خيارًا موثوقًا به لأتمتة الصمامات، خاصة في التطبيقات التي يُفضل فيها جهاز تحديد موضع كهرومغناطيسي مثبت ومباشر.
| المعلمة | المواصفات |
|---|---|
| الموديل | 3661 |
| نوع المنتج | جهاز تحديد موضع الصمام الكهرومغناطيسي |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر |
| مقاومة الدخل | 176 أوم اسمي |
| بروتوكول الاتصال | لا شيء (تناظري فقط) |
| ضغط الإمداد | حتى 100 رطل لكل بوصة مربعة (6.9 بار) |
| إشارة الخرج | 0 إلى 95٪ من ضغط الإمداد |
| الإجراء | قابل للعكس في الميدان (مباشر / عكسي) |
| مبدأ التشغيل | توازن القوة، فوهة/رفرف، وصلة، محول I/P |
| نطاق السفر المقدر | 0.5 إلى 4 بوصات (13 إلى 102 مم) |
| اتصال الهواء | 1/4 NPT |
| الاتصال الكهربائي | 1/2 NPT |
| حماية الغلاف | IP54 قياسي |
| درجة حرارة المحيط | -40 إلى +71 درجة مئوية (-40 إلى +160 درجة فهرنهايت) |
| صمام التجاوز | مدمج |
| الصفر والمدى | قابل للتعديل |
| معيار التركيب | معيار Fisher / NAMUR |
| توافق المشغل | مشغلات الحجاب الحاجز أحادية التأثير، خطية |
| الشهادات | ATEX / CSA / FM (موديلات محددة) |
| مادة الغلاف | ألومنيوم مصبوب |
| الوزن | حوالي 2.5 كجم (5.5 رطل) |
| الضمان | 12 شهرًا |
معالجة النفط والغاز
مصانع المواد الكيميائية والبتروكيماويات
توليد الطاقة
معالجة المياه ومياه الصرف الصحي
مصانع اللب والورق
التكرير وتنظيم ضغط خطوط الأنابيب
تصنيع الأدوية
التحكم في العمليات الصناعية العامة
تتطلب هذه الصناعات تحديد موضع الصمام بدقة وتشغيلًا موثوقًا به في البيئات الصعبة. الجهاز 3661 مناسب بشكل خاص لخدمة التخنق على الصمامات ذات الساق المنزلقة والمشغلة بالحجاب الحاجز، حيث يضمن تصميم توازن القوة وعدم حساسيته للاهتزاز تحكمًا مستقرًا. يبسط صمام التجاوز المدمج الصيانة عن طريق السماح بالتشغيل اليدوي دون إزالة جهاز تحديد الموضع من الخدمة. بفضل مجموعة الشهادات الواسعة، يمكن نشر الجهاز 3661 في المناطق الخطرة وكذلك في مواقع المصانع العادية. تم تصميم جهاز تحديد الموضع للاستخدام مع المشغلات الهوائية من Fisher والجهات الخارجية التي تتوافق مع واجهات التركيب القياسية.
جهاز تحديد الموضع لا يستجيب لإشارة الدخل - تحقق من حلقة 4-20 مللي أمبير للاستمرارية، وتحقق من مقاومة الدخل، وتأكد من كفاية ضغط الإمداد، وافحص محول I/P وتجميع الفوهة/الرفرف للتلوث.
الصمام لا يتحرك مع تغيير نقطة الضبط - تحقق من توصيلات الهواء المضغوط وضغط الإمداد؛ تأكد من أن إشارة الدخل الصحيحة تصل إلى الجهاز وأن صمام التجاوز مغلق.
جهاز تحديد الموضع يتذبذب أو يطارد - اضبط تعديلات الوصلة والفوهة، وتحقق من أن وصلة التغذية الراجعة آمنة، وتأكد من أن المشغل ليس كبيرًا جدًا.
خطية ضعيفة أو خطأ كبير - تحقق من هندسة وصلة التغذية الراجعة وتعديل المدى، وتحقق من وجود تسرب للهواء، وافحص الفوهة/الرفرف للتآكل.
استجابة بطيئة - نظف المقيد والفوهة، وافحص الوصلة ومحول I/P، وتحقق من وجود تسرب، وتأكد من كفاية ضغط الإمداد.
ضغط خرج غير مستقر - تحقق من استقرار ضغط هواء الإمداد، وافحص فجوة الفوهة/الرفرف، وتحقق من شد زنبرك تغذية توازن القوة.
المعايرة لا تكتمل - يستخدم الجهاز 3661 معايرة يدوية؛ تحقق من أن سفر الصمام ضمن النطاق المقدر، وتحقق من موضع ذراع التغذية الراجعة، وتأكد من اتجاه الفوهة.
تسرب الهواء أو انخفاض الضغط - افحص توصيلات إمداد الهواء، والوصلة، وأنابيب المشغل؛ تحقق من أن ضغط الإمداد يصل إلى 100 رطل لكل بوصة مربعة.
تسلل الرطوبة إلى الغلاف - افحص أختام الغطاء، ووصلات الكابلات، وصندوق الأطراف؛ تحقق من سلامة IP54 وفكر في ترقية IP65 إذا لزم الأمر.
تشغيل متقطع في بيئات الاهتزاز العالي - تحقق من التركيب الآمن، وتحقق من وجود توصيلات وصلة تغذية راجعة مفكوكة، وتأكد من موضع التركيب الصلب.
جهاز تحديد موضع الصمام الهوائي Fisher 3582
جهاز تحديد موضع الصمام الكهرومغناطيسي Fisher 3610J
جهاز تحديد موضع الصمام الكهرومغناطيسي Fisher 3620J
جهاز تحديد موضع الصمام Fisher 3660
جهاز تحديد موضع الصمام الرقمي Fisher DVC2000
جهاز تحديد موضع الصمام الرقمي Fisher DVC6200
Masoneilan SVI II AP
Samson 3730-3
KOSO EP800
Flowserve Logix 520MD
ملاحظة الاختيار: تحقق من توافق شفة التركيب، ونوع المشغل، ونطاق السفر، ونوع إشارة الدخل، وضغط الإمداد، وحماية الغلاف قبل استبدال الموديلات. يناسب الجهاز 3661 مشغلات الحجاب الحاجز أحادية التأثير مع واجهات التركيب القياسية. للاتصال الرقمي والتشخيصات المتقدمة، فكر في الترقية إلى سلسلة Fisher DVC.
