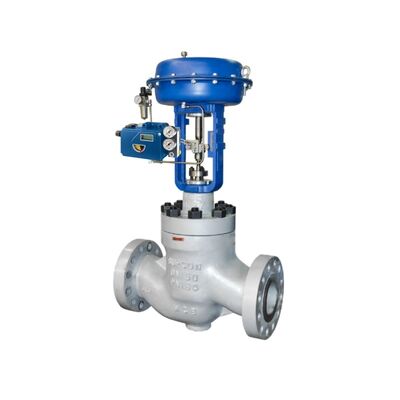

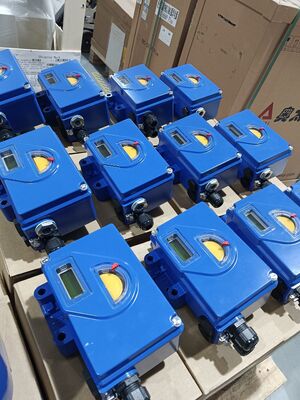

جهاز Foxboro SRD911 Smart Valve Positioner هو أداة كهربائية منخفضة الجودة تعتمد على المعالجات الدقيقة تم تصميمها لتوفير وضع صمام دقيق وموثوق به في حلقات التحكم في العملية.يتلقى إشارة دخول 4-20 mA DC ويحولها إلى ضغط إخراج هوائي متناسب لدفع أجهزة تشغيل الصمامات ذات التأثير الواحد أو مزدوج التأثير، تدعم كل من صمامات خطية ودورية. تستخدم SRD911 محرك عزم دوران ثبت مع تكنولوجيا الفوهة / الفوهة التي توفر استجابة سريعة، وارتفاع قابلية التكرار،وانخفاض استهلاك الهواء في الحالة الثابتة، مما يسهم في توفير الطاقة وخفض تكاليف التشغيل. يتم دعم اتصالات HART عبر حلقة 4-20 mA ، مما يتيح الوصول عن بعد إلى معايير التكوين ، بيانات المعايرة ،وتنبيهات التشخيص من غرفة التحكم أو نظام إدارة الأصوليحتوي جهاز تحديد الموقع على جهاز استشعار ردود فعل موقف بدون اتصال ، والذي يلغي التآكل الميكانيكي ويسهل التثبيت على أجهزة التشغيل مع واجهات تركيب NAMUR أو IEC 60534-6.شاشة LCD محلية مع أربعة أزرار الضغط تسمح بإعداد سريع، معايرة تلقائية، ضبط PID، وتعديل يدوي دون أدوات خارجية. وظيفة المعايرة التلقائية تحدد تلقائيًا محرك المحرك وموقف الصفر،تقليل وقت التشغيل بشكل كبيريوفر SRD911 أيضًا مخرج جهاز إرسال موقف 4-20 mA ومفاتيح الحد الاختيارية لتغذية الموقف وإشارات الإنذار.تتوفر وظيفة اختبار السكتة الدماغية الجزئية (PST) للتحقق من صحة حلقة السلامة المحسنة.
تم تصميم الحجرة من غطاء الألومنيوم المصبوب بالموت مع طبقة مقاومة للتآكل ، مما يوفر حماية IP66 ضد الغبار ، وتدخل المياه ، والغلاف الجوي الصناعي القاسي.نطاق ضغط الإمداد هو 1.4 إلى 7 بار (20 إلى 105 psi) ، ومدى درجة حرارة التشغيل هو -30 إلى +85 درجة مئوية (القياسية) مع نسخة منخفضة درجة الحرارة إلى -40 درجة مئوية.تم اعتماد جهاز تحديد المواقع للاستخدام في المناطق الخطرة مع موافقة Exia IIC T5 / T6 الآمنة جوهريا، جنبا إلى جنب مع ATEX، IECEx، والشهادات الإقليمية. تصميم محرك عزم الدوران يضمن التشغيل الموثوق به حتى مع الهواء الملوث،وظائف التشخيص الذاتي مراقبة مستمرة لأداء الصمام وتنبيه المشغلين إلى المشاكل المحتملةالصناعات النموذجية تشمل النفط والغاز، المعالجة الكيميائية والبتروكيماوية، توليد الطاقة، معالجة المياه والمياه العادمة، الخيوط والورق، والأتمتة الصناعية العامة.مزيج من الاتصالات الرقمية، المعايرة التلقائية ، ردود الفعل بدون اتصال ، التحكم في PID ، والبناء الصلب يجعل SRD911 خيارًا موثوقًا لأتمتة الصمامات وكفاءة المصنع والصيانة التنبؤية.
| المعلم | المواصفات |
|---|---|
| النموذج | SRD911 |
| نوع المنتج | موقف الصمام الذكي |
| إشارة الدخول | 4-20 mA DC |
| بروتوكول الاتصال | هارت 5 / هارت 7 |
| عائق المدخل | 500 Ω @ 20 mA DC |
| ضغط الإمداد | 1.4 إلى 7 بار (20 إلى 105 psi) |
| نطاق السباق (خطي) | 10 إلى 150 مم |
| نطاق ضربة (دوران) | 0° إلى 90° |
| التوافق مع جهاز التشغيل | أجهزة ذات تأثير واحد أو مزدوج، خطية أو دوارة |
| ردود الفعل عن الموقف | مستشعر غير متصل، غير متصل |
| جهاز إرسال الموقف | مخرج 4-20 mA (اختياري) |
| مفاتيح الحد | ميكانيكية أو قرب (اختياري) |
| الاتصال الجوي | 1/4" NPT |
| اتصال المقياس | 1/8" NPT |
| اتصال القناة | 1/2 "NPT، M20 |
| خطية | ± 0.5% F.S. |
| التهاب النفس | ± 0.5% F.S. |
| الحساسية | ± 0.2% F.S. |
| التكرار | ± 0.3% F.S. |
| استهلاك الهواء | أقل من 2 LPM (في إمدادات 0.14 MPa) |
| قدرة التدفق | 70 LPM (في إمدادات 0.14 MPa) |
| خصائص الناتج | خطي، تصفية، فتح سريع، مجموعة المستخدم |
| حماية الحجرة | IP66 |
| درجة الحرارة المحيطة | المعيار: -30 إلى +85 درجة مئوية؛ درجة حرارة منخفضة: -40 إلى +85 درجة مئوية |
| العرض | شاشة LCD مع 4 أزرار |
| المعايرة | معايرة تلقائية وتعديل يدوي |
| التشخيص | التشخيص الذاتي، تنبيهات HART، اختبار السكتة الدماغية الجزئية (PST) |
| معيار التثبيت | NAMUR / IEC 60534-6 |
| الحماية من الانفجار | إكسيا IIC T5 / T6 |
| مواد السكن | صب الألومنيوم / الفولاذ المقاوم للصدأ (اختياري) |
| الوزن | حوالي 2 كجم (4.4 رطل) |
| الضمان | 12 شهراً |
معالجة النفط والغاز
مصانع كيميائية وبتروكيميائية
توليد الطاقة
معالجة المياه والصرف الصحي
مصانع الخيوط والورق
صناعة الأدوية
إنتاج الأغذية والمشروبات
الأتمتة الصناعية العامة
تتطلب هذه الصناعات وضع الصمامات بدقة، وتواصل موثوق به، وتشغيل منخفض الصيانة للحفاظ على كفاءة الإنتاج والسلامة.SRD911 مناسبة بشكل خاص للحلقات الحرجة مثل درجة حرارة المفاعل وضغط العمود، حيث الاستجابة السريعة وانخفاض استهلاك الهواء مهمة. تقنية استشعار الموقف دون اتصال يطيل عمر الخدمة ومتوافق مع كل من فوكسبورو والجهات التشغيلية النيوماتيكية الطرف الثالث.مع التواصل مع HART والتشخيص الذاتي، يمكن للمشغلين الوصول إلى بيانات حالة الصمامات والتنبيهات التشخيصية دون دخول المناطق الخطرة ، مما يحسن السلامة ويسمح بالصيانة التنبؤية.وظيفة اختبار السكتة الدماغية الجزئية تدعم التحقق من صحة النظام الآلي للسلامة.
لا يستجيب جهاز تحديد الموقع لإشارة الدخول تحقق من استمرارية حلقة 4-20 مآ، وتحقق من أن عائق الدخول لا يتجاوز 500 أوم عند 20 مآ، وتأكد من أن ضغط التغذية بين 1.4 و 7 بار.فحص محرك عزم الدوران ومجموعة الفوهة / الفوهة للتلوث.
لا يضرب الصمام مع تغيير نقطة الإعداد تحقق من الاتصالات الهوائية وضغط الإمداد.تأكيد وصول إشارة الإدخال الصحيحة إلى الجهاز وإنهاء المعايرة التلقائية.
لا يعمل شاشة LCD المحلية تحقق من إمدادات الطاقة وتحقق من أن اتصالات الطرف آمنة.
إذا فشل التصنيف التلقائي في إكمال ∙ تحقق من نطاق ضربة جهاز التشغيل (10-150 ملم خطياً أو 0-90 درجة تدوير) ، وضغط التغذية، وأن جهاز الاستجابة بدون اتصال مثبت بشكل صحيح.تحقق من عدم وجود ربط ميكانيكي.
ردود الفعل عن الموقع غير صحيحة التحقق من تكوين جهاز إرسال الموقف 4-20 مآ وإعادة معايرة جهاز تحديد الموقع باستخدام الواجهة المحلية أو جهاز الاتصال HART.
تسريبات الهواء أو انخفاض الضغط - فحص اتصالات إمدادات الهواء ومحرك عزم الدوران وأنابيب المحرك بحثًا عن تسربات؛ التحقق من جودة الهواء وضغط الإمدادات.
الصمام عالق أو الصمام الكهربائي عالق ️ إجراء اختبارات تشخيصية لتحديد الاحتكاك في مجموعة الصمام أو مشكلات رباعية الجهاز أو مشكلات العمود.
الاحتكاك المفرط لمجموعة الصمامات: إجراء تحليل الاحتكاك التشخيصي ومقارنة مع النتيجة الأساسية، وتفقد حالة التعبئة والجذع.
دخول الرطوبة إلى الحجرة: فحص أغطية الغطاء، غدد الكابلات، وصندوق الطرف؛ التحقق من سلامة IP66.
الاتصالات المتقطعة في HART
سلسلة فوكسبورو SRD960
سلسلة فوكسبورو SRD991
الدوار YTC YT-3300
الدوار YTC YT-3350
فيشر DVC2000
فيشر DVC6200
سامسون 3730-3
ماسونيلان SVI II AP
فلو سيرف لوجيكس 520MD
سلسلة Neles ND9000
ملاحظة الاختيار: تحقق من التوافق بين شاشة التثبيت ونوع جهاز التشغيل ومدى السباق ونوع إشارة الدخول وبروتوكول الاتصال وضغط الإمداد وحماية الغرفة قبل استبدال النماذج.تم تصميم SRD911 للمحركات الروائية ذات التأثير الواحد أو مزدوج التأثير ويمكن أن تكون بديلاً مباشراً لمحركات الموقع التناظرية القديمة.
