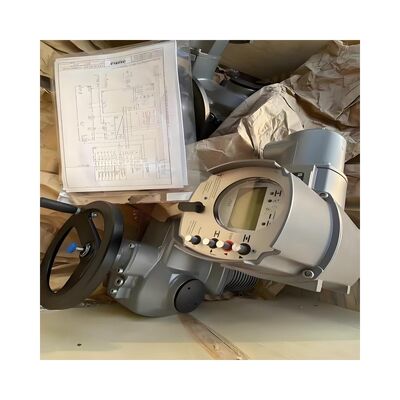

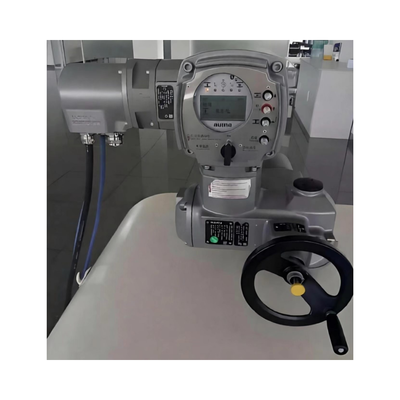

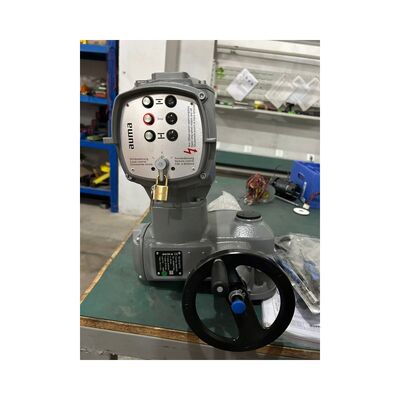

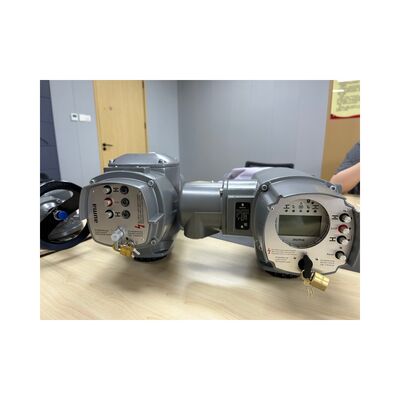

حزمة المشغل الكهربائي متعدد الدورات من سلسلة AUMA SA هي نظام أتمتة صمامات كامل يجمع بين المشغل متعدد الدورات SA ووحدات التحكم المتكاملة للمشغل (سلسلة AM أو AC) في وحدة واحدة مجمعة مسبقًا ومختبرة في المصنع. يتم توفيرها كحزمة منسقة لتقصير وقت التشغيل والتخلص من الحاجة إلى مطابقة المشغل ووحدة التحكم ومكونات التغذية الراجعة والواجهات الكهربائية بشكل منفصل. تتمحور الحزمة حول محرك دودي قوي يوفر عزم دوران من 10 نيوتن متر إلى 32000 نيوتن متر وسرعات خرج من 4 دورة في الدقيقة إلى 180 دورة في الدقيقة، مدفوعًا بمحركات تيار متردد ثلاثي الطور، أو تيار متردد أحادي الطور، أو تيار مستمر اعتمادًا على التكوين.تم دمج استشعار الحد وعزم الدوران، والتشغيل المحلي ممكن من خلال عجلة يدوية للتجاوز اليدوي. يمكن دمج المشغل مع وحدات تحكم تتراوح من وحدات الفتح والإغلاق البسيطة إلى الإصدارات التي يتم التحكم فيها بواسطة الميكرو مع واجهة ناقل ميداني وتسجيل بيانات التشغيل.
تم تصنيف الغلاف IP67 كمعيار مع توفر IP68 كخيار، مما يوفر حماية ضد الغبار وتسلل الماء والغمر المؤقت.نطاق درجة حرارة التشغيل المحيط هو -30 درجة مئوية إلى +70 درجة مئوية، مما يجعل الحزمة مناسبة للبيئات الخارجية، وبيئات الغسيل، والبيئات الصناعية المتطلبة.تتوافق حماية التآكل مع متطلبات فئة KS للتطبيقات عالية المقاومة.تشمل خيارات التحكم المتاحة سلسلة AM لتطبيقات الفتح والإغلاق الأساسية وسلسلة AC للتشخيصات المتقدمة، واتصال الناقل الميداني (Profibus، Modbus، Foundation Fieldbus)، وتكامل إدارة الأصول. قد تشمل الشهادات ATEX، IECEx، FM، و CSA للاستخدام في المناطق الخطرة، مع توفر قدرة SIL 2 و SIL 3 لتكوينات مختارة.تُستخدم سلسلة SA على نطاق واسع في معالجة المياه، وتوليد الطاقة، والنفط والغاز، والمعالجة الكيميائية، والتطبيقات البحرية حيث تكون أتمتة الصمامات الموثوقة وعمر الخدمة الطويل ضرورية.
| المعلمة | المواصفات |
|---|---|
| نوع المنتج | مشغل كهربائي متعدد الدورات |
| السلسلة | سلسلة SA |
| نطاق عزم الدوران | 10 نيوتن متر - 32000 نيوتن متر |
| سرعة الخرج | 4 دورة في الدقيقة - 180 دورة في الدقيقة (50 هرتز) |
| نوع المحرك | تيار متردد ثلاثي الطور / تيار متردد أحادي الطور / تيار مستمر |
| نوع الواجب (قياسي) | S2 - 15 دقيقة (فتح-إغلاق، الفئات A و B) |
| نوع الواجب (اختياري) | S2 - 30 دقيقة |
| حماية الغلاف | IP67 قياسي / IP68 اختياري |
| درجة الحرارة المحيطة | -30 درجة مئوية إلى +70 درجة مئوية |
| حماية التآكل | فئة KS |
| التشغيل اليدوي | عجلة يدوية |
| استشعار الحد | استشعار الحد وعزم الدوران المدمج |
| مرسل الموضع | 4-20 مللي أمبير (اختياري) |
| التوصيل الكهربائي | موصل قابس/مقبس AUMA (طرفيات اختيارية) |
| تثبيت الصمام | ISO 5210 / DIN 3210 |
| خيارات التحكم | سلسلة AM (أساسي) / سلسلة AC (تشخيصات متقدمة، ناقل ميداني) |
| واجهة الناقل الميداني | Profibus، Modbus، Foundation Fieldbus (اختياري) |
| الشهادات | ATEX، IECEx، FM، CSA (اختياري) |
| السلامة الوظيفية | حتى SIL 2 قياسي / SIL 3 مع AC 01.2 SIL (تكوينات مختارة) |
| درجة حرارة التشغيل (الصمام) | الحد الأقصى 70 درجة مئوية موصى به |
معالجة المياه ومياه الصرف الصحي
توليد الطاقة (حراري، مائي، نووي)
إنتاج ونقل النفط والغاز
المعالجة الكيميائية والبتروكيماوية
اللب والورق
التعدين والمعادن
التطبيقات البحرية وبناء السفن
معالجة الأغذية والمشروبات

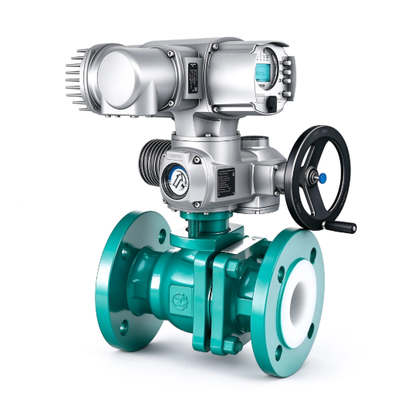

تتطلب هذه الصناعات أتمتة صمامات موثوقة لمهام الفتح والإغلاق وتحديد المواقع على صمامات البوابة، والصمامات الكروية، والصمامات الفراشية، وبوابات السد. تتعامل سلسلة SA مع عمليات الدورة العالية، والتركيبات عن بعد، وبيئات المناطق الخطرة عند تكوينها بشكل صحيح مع وحدات التحكم والشهادات المناسبة. يعد التركيب الصحيح، وجودة الهواء (للملحقات الهوائية إذا تم استخدامها)، والحماية الكهربائية مهمة للموثوقية طويلة الأمد.
المشغل لا يستجيب للأمر - تحقق من طاقة وحدة التحكم، وموضع مفتاح التحديد (محلي/عن بعد)، وحالة اتصال الناقل الميداني.
إشارة خطأ عزم الدوران أثناء التشغيل - تحقق من إحكام غلق الصمام، ومحاذاة الساق، وإعدادات حد عزم الدوران؛ أعد الضبط عبر زر إعادة الضبط أو أمر الناقل الميداني.
رحلة خطأ حراري - تم تنشيط حماية المحرك؛ اسمح بفترة تبريد، وتحقق من دورة العمل ودرجة الحرارة المحيطة، وتحقق من حجم المحرك.
مفتاح الحد لا يعمل - افحص آلية استشعار الحد، وتحقق من إعدادات السفر، وتحقق من وجود عائق ميكانيكي.
العجلة اليدوية لا تعمل - تحقق من آلية التجاوز اليدوي، وتحقق من موضع ذراع الفصل، وافحص التروس الداخلية.
تغذية الموضع غير صحيحة - أعد معايرة مرسل الموضع، وتحقق من أسلاك حلقة 4-20 مللي أمبير، وتحقق من وظيفة المشفر.
يعرض العرض خطأ في التكوين - راجع إعدادات المعلمات، وتحقق من تكوين وحدة التحكم مقابل بيانات الصمام، وأعد الضبط.
فشل اتصال الناقل الميداني - تحقق من أسلاك الناقل، والإنهاء، وعنوان الجهاز، وتكوين البروتوكول.
تسلل الغلاف أو الرطوبة - افحص الأختام، ووصلات الكابلات، وموصل القابس/المقبس؛ استبدل حلقات O حسب الحاجة.
انحراف الصمام أو تذبذبه أثناء واجب التعديل - تحقق من ضبط التحكم، وتأكد من أن المشغل من سلسلة SAR لواجب التعديل، وافحص متطلبات عزم دوران الصمام.
سلسلة AUMA SAR (واجب التعديل)، سلسلة AUMA SQ (جزء دورة)، سلسلة AUMA SAEx (مقاومة للانفجار)، سلسلة AUMA SA-UW (تحت الماء)، سلسلة Rotork IQ3، سلسلة Rotork IQT، سلسلة SIPOS 7، سلسلة Limitorque MX، سلسلة EIM TEC، سلسلة Bernard S، Auma SA 07.2، SA 07.6، SA 10.2، SA 14.2، SA 14.6، SA 16.2، SA 25.1، SA 30.1، SA 35.1، SA 40.1، SA 48.1.
ملاحظة الاختيار: تأكد من متطلبات عزم الدوران، وسرعة الخرج، ومعيار تثبيت الصمام (ISO 5210/DIN 3210)، ونوع وحدة التحكم، وبروتوكول الاتصال، وشهادة المنطقة الخطرة قبل الاستبدال.
