نظرة عامة على المنتج

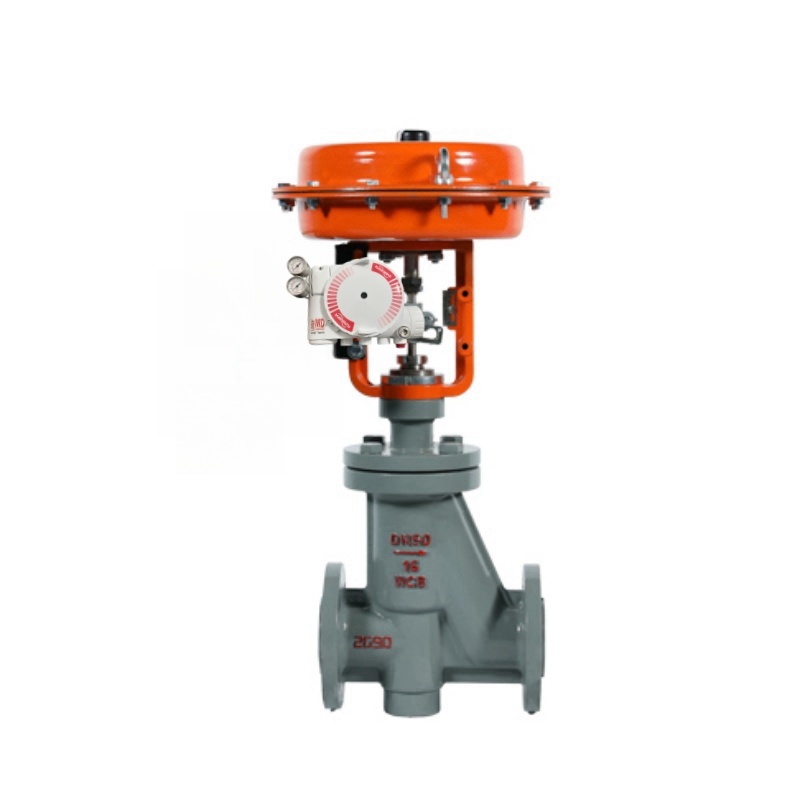

حزمة موضع الصمام Flowserve Logix 3200MD هي حل متكامل للتحكم في الصمامات يجمع بين موضع الصمام 3200MD، وقوس التركيب، وتجميع التغذية الراجعة، ومقاييس الضغط، ومنظم الفلتر، والأنابيب، والتجهيزات، وكتلة طرفية، ودليل، وشهادة معايرة، وضمان لمدة 12 شهرًا. تم بناؤه واختباره مسبقًا في المصنع، مما يسمح لفرق المصنع بتقليل وقت التشغيل وتجنب جهد البحث عن المكونات المنفصلة ومطابقتها. تقبل الحزمة إشارة دخل 4-20 مللي أمبير تيار مستمر وتدعم اتصال HART للإعداد والمعايرة والوصول إلى التشخيص. تنتج خرجًا هوائيًا دقيقًا للتحكم في شوط الصمام وتتضمن تغذية راجعة للسفر للمراقبة الموثوقة للموضع. يساعد الضبط المحلي والمعايرة التلقائية وأجهزة الإنذار التشخيصية في الحفاظ على استقرار حلقة الصمام أثناء التشغيل الروتيني. يعمل التصميم بشكل جيد لكل من التركيبات الجديدة ومشاريع التحديث، مما يساعد فرق الصيانة على توحيد قطع الغيار وتقليل وقت التوقف عن العمل.
تم بناء الغلاف للخدمة الصناعية ويحمي الإلكترونيات الداخلية من الغبار والماء والاهتزاز الميكانيكي. يعمل بشكل موثوق عبر نطاق واسع لدرجة حرارة المحيط ويقبل ضغوط إمداد الهواء الشائعة للأدوات. تشمل خيارات التحكم المعايرة المحلية والتكوين عن بعد وإعداد التقارير التشخيصية. الحزمة مناسبة للصناعات الكيميائية والبتروكيماوية والنفط والغاز والطاقة والمياه والصناعات العملية العامة. يقلل تصميمها المعياري من جهد الصيانة ويدعم الموثوقية طويلة الأجل مع تخطيط يمكن التنبؤ به لقطع الغيار. كل حزمة مدعومة بضمان لمدة 12 شهرًا.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| نوع المنتج | حزمة موضع الصمام |
| الموديل | 3200MD |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر |
| بروتوكول الاتصال | HART |
| ضغط الإمداد | 20-100 رطل لكل بوصة مربعة |
| إشارة الخرج | خرج مرحل هوائي |
| تصنيف الغلاف | NEMA 4X / IP66 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| التشخيصات | تشخيصات متوافقة مع HART |
| التغذية الراجعة | تجميع تغذية راجعة للسفر |
| التركيب | قوس تركيب قياسي |
| الشهادة | الامتثال للمعايير الصناعية |
| الضمان | 12 شهرًا |
| التطبيق | التحكم في الصمامات الهوائية |
| الوسائط | الهواء / الغاز |
| الطاقة | مدعوم بالحلقة / كهربائي |
| التشغيل اليدوي | الضبط والمعايرة المحلية |
| اتصال العملية | لا شيء |
| نوع الصمام | صمام تحكم هوائي |
| الحجم | قياسي |
صناعة التطبيق
المعالجة الكيميائية
تكرير البتروكيماويات
إنتاج النفط والغاز
توليد الطاقة
معالجة المياه والصرف الصحي
تصنيع الأدوية
معالجة الأغذية والمشروبات
اللب والورق
تتطلب هذه القطاعات تحديد موضع دقيق للصمام، واتصال HART مستقر، وتشخيصات موثوقة. تعمل الحزمة بشكل جيد في بيئات المصانع الرطبة والغبار والمهتزة عند تركيبها وصيانتها بشكل صحيح. تدعم حلقات التحكم في التدفق والضغط والمستوى التي تستخدم صمامات التحكم الهوائية.
المشاكل الشائعة
الصمام لا يتحرك: تحقق من إشارة 4-20 مللي أمبير، وإمداد الهواء، ورابط المشغل.
فشل اتصال HART: تحقق من أسلاك الحلقة، والطاقة، وعنوان الجهاز.
تذبذب الصمام: افحص الضبط، واستقرار إمداد الهواء، وحجم المشغل.
تسرب الهواء: تحقق من التجهيزات، والحشيات، وتجميع المرحل.
تغذية راجعة غير صحيحة: افحص رابط التغذية الراجعة، والمغناطيس، والمعايرة.
إنذار تشخيصي: راجع بيانات تشخيص HART، وضغط الإمداد، واحتكاك الصمام.
انحراف الصفر: تأكد من استقرار التركيب وأعد المعايرة.
رطوبة في خط الهواء: قم بصيانة منظم الفلتر وقم بتركيب مجفف إذا لزم الأمر.
مشكلة تجاوز يدوي: تحقق من تجاوز، ورابط، ونابض المشغل.
خطأ في ضغط الخرج: افحص محول I/P، والفوهة، والمرحل.
جميع الوحدات مدعومة بضمان لمدة 12 شهرًا.
الموديلات البديلة
Flowserve Logix 520MD
Flowserve Logix 510MD
Fisher DVC6200
Fisher DVC2000
Masoneilan SVI1000
Masoneilan SVI II
Neles ND9000
Samson 3730-3
ملاحظة الاختيار: تأكد من معيار التركيب، ونطاق السفر، وإشارة الدخل، وضغط الإمداد، وبروتوكول الاتصال، وتوافق المشغل.
