نظرة عامة على المنتج

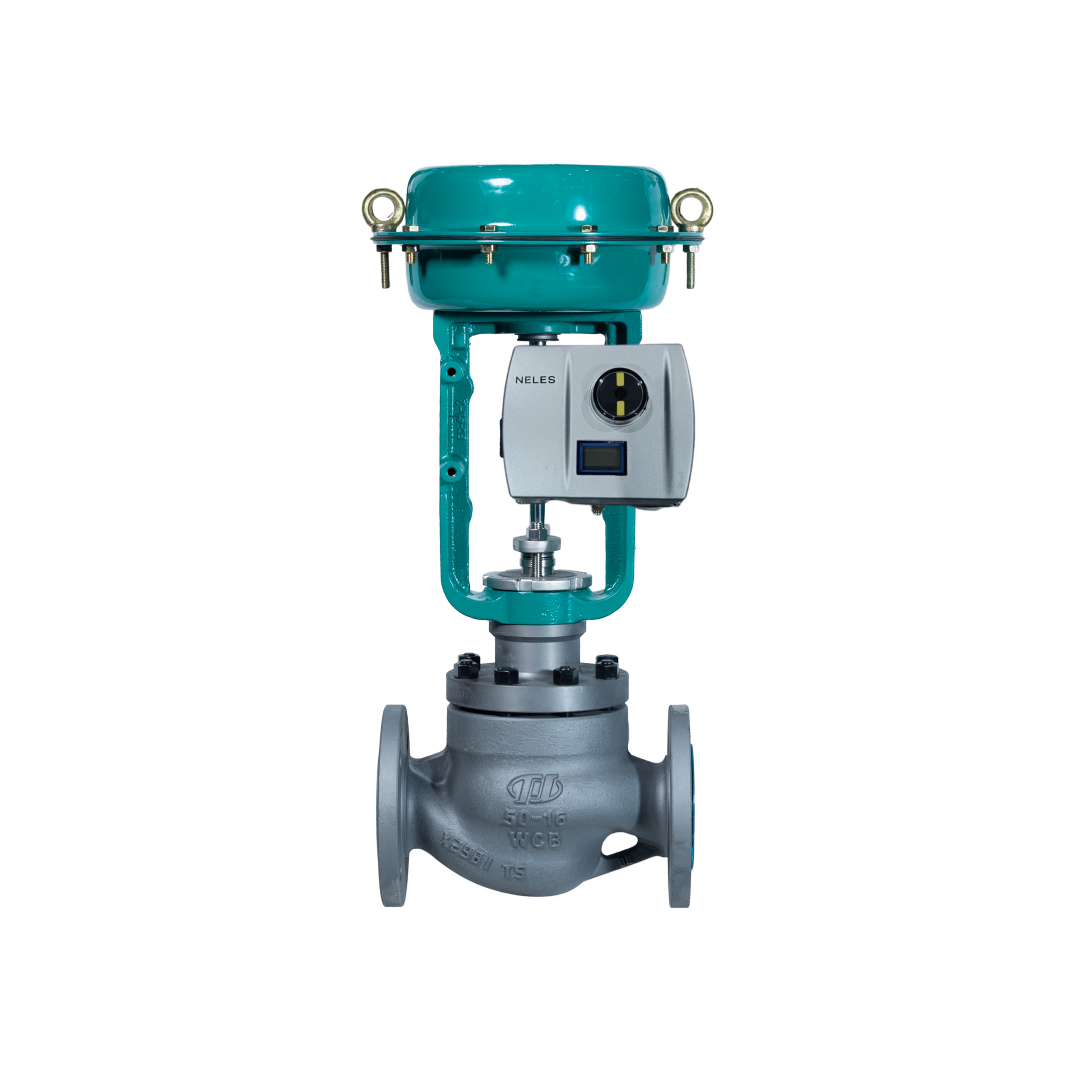

حزمة موضع الصمام Neles ND9000 هي مجموعة تحكم كاملة في الصمام مزودة بجسم الموضع، وقوس التركيب، وتجميع التغذية الراجعة، ومقاييس الضغط، ومنظم فلتر، وأنابيب، ووصلات، وكتلة طرفية، ودليل، وشهادة معايرة، وضمان لمدة 12 شهرًا. يتم تجميعها واختبارها مسبقًا في المصنع، مما يساعد فرق المصنع على تقليل وقت التشغيل وتجنب عناء البحث عن مكونات منفصلة ومطابقتها. تقبل الحزمة إشارة دخل 4-20 مللي أمبير تيار مستمر وتدعم اتصال HART للتكوين والمعايرة والوصول إلى التشخيص. توفر خرجًا هوائيًا دقيقًا للتحكم في شوط الصمام وتتضمن تغذية راجعة للسفر لمراقبة الموضع بشكل موثوق. يساعد الضبط المحلي والمعايرة التلقائية وأجهزة الإنذار التشخيصية في الحفاظ على استقرار حلقة الصمام أثناء التشغيل الروتيني. يدعم التصميم كلاً من التركيبات الجديدة ومشاريع التحديث، مما يساعد فرق الصيانة على توحيد قطع الغيار وتقليل وقت التوقف عن العمل.
الغلاف مصمم للبيئات الصناعية ويحمي الإلكترونيات الداخلية من الغبار والماء والاهتزاز. يعمل بشكل موثوق عبر نطاق واسع من درجات الحرارة المحيطة ويقبل ضغوط إمداد الهواء الشائعة للأجهزة. تشمل خيارات التحكم المعايرة المحلية والتكوين عن بُعد وإعداد التقارير التشخيصية. الحزمة مناسبة للصناعات الكيميائية والبتروكيماوية والنفط والغاز والطاقة والمياه والصناعات العملية العامة. يقلل تصميمها المعياري من جهد الصيانة ويدعم الموثوقية طويلة الأجل مع تخطيط يمكن التنبؤ به لقطع الغيار. كل حزمة مدعومة بضمان لمدة 12 شهرًا.
المواصفات الفنية
| معامل | مواصفات |
|---|---|
| نوع المنتج | حزمة موضع الصمام |
| الموديل | ND9000 |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر |
| بروتوكول الاتصال | HART |
| ضغط الإمداد | 20-100 رطل لكل بوصة مربعة |
| إشارة الخرج | خرج مرحل هوائي |
| تصنيف الغلاف | NEMA 4X / IP66 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| التشخيصات | تشخيصات متوافقة مع HART |
| التغذية الراجعة | تجميع تغذية راجعة للسفر |
| التركيب | قوس تركيب قياسي |
| الشهادات | الامتثال للمعايير الصناعية |
| الضمان | 12 شهرًا |
| التطبيق | التحكم في الصمامات الهوائية |
| الوسط | هواء / غاز |
| الطاقة | مدعوم بالحلقة / كهربائي |
| التشغيل اليدوي | الضبط والمعايرة المحلية |
| اتصال العملية | لا شيء |
| نوع الصمام | صمام تحكم هوائي |
| الحجم | قياسي |
صناعة التطبيق
المعالجة الكيميائية
التكرير البتروكيماوي
إنتاج النفط والغاز
توليد الطاقة
معالجة المياه ومياه الصرف الصحي
تصنيع الأدوية
معالجة الأغذية والمشروبات
اللب والورق
تتطلب هذه الصناعات تحديد موضع دقيق للصمام، واتصال HART مستقر، وتشخيصات موثوقة. تعمل الحزمة بشكل جيد في بيئات المصانع الرطبة والغبار والمهتزة عند تركيبها وصيانتها بشكل صحيح. تدعم حلقات التحكم في التدفق والضغط والمستوى التي تستخدم صمامات التحكم الهوائية.
مشاكل شائعة
الصمام لا يتحرك: تحقق من إشارة 4-20 مللي أمبير، وإمداد الهواء، ورابط المشغل.
فشل اتصال HART: تحقق من أسلاك الحلقة، والطاقة، وعنوان الجهاز.
تذبذب الصمام: افحص الضبط، واستقرار إمداد الهواء، وحجم المشغل.
تسرب الهواء: تحقق من الوصلات، والحشيات، وتجميع المرحل.
تغذية راجعة غير صحيحة: افحص رابط التغذية الراجعة، والمغناطيس، والمعايرة.
إنذار تشخيصي: راجع بيانات تشخيص HART، وضغط الإمداد، واحتكاك الصمام.
انحراف الصفر: تأكد من استقرار التركيب وأعد المعايرة.
رطوبة في خط الهواء: قم بصيانة منظم الفلتر وقم بتركيب مجفف إذا لزم الأمر.
مشكلة تجاوز يدوي: تحقق من التحويلة، والرابط، ونابض المشغل.
خطأ في ضغط الخرج: افحص محول I/P، والفوهة، والمرحل.
جميع الوحدات مدعومة بضمان لمدة 12 شهرًا.
الموديلات البديلة
Neles ND7000
Neles ND8000
Fisher DVC6200
Fisher DVC2000
Masoneilan SVI1000
Masoneilan SVI II
Flowserve Logix 520MD
Samson 3730-3
ملاحظة الاختيار: تأكد من معيار التركيب، ونطاق السفر، وإشارة الدخل، وضغط الإمداد، وبروتوكول الاتصال، وتوافق المشغل.
