نظرة عامة على المنتج

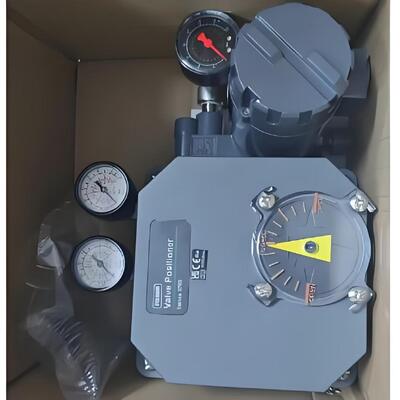

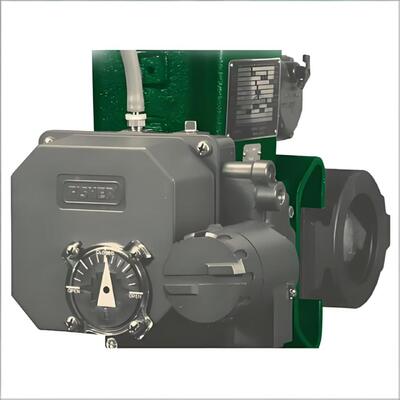

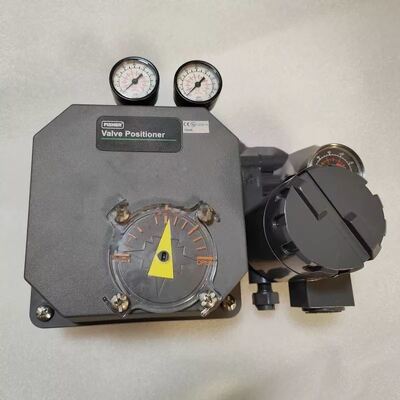

حزمة محدد موضع الصمام Fisher 3720 هي مجموعة كاملة للتحكم في الصمامات الهوائية مزودة بجسم محدد الموضع، وقوس تثبيت، ورابط تغذية راجعة، ومقاييس ضغط، ومنظم فلتر، وأنابيب، ووصلات، وكتلة طرفية، ودليل، وشهادة معايرة، وضمان لمدة 12 شهرًا. يتم تجميعها واختبارها مسبقًا في المصنع، مما يساعد فرق المصانع على تقليل وقت التشغيل وتجنب عناء البحث عن الأجزاء المنفصلة ومطابقتها. تقبل الحزمة إشارة دخل 4-20 مللي أمبير تيار مستمر وتحولها إلى خرج هوائي مستقر للتحكم الدقيق في شوط الصمام. تتضمن تغذية راجعة ميكانيكية للسفر لمراقبة الموضع بشكل موثوق وتدعم تعديل الصفر والمدى محليًا للضبط الدقيق. يعمل التصميم بشكل جيد لكل من التركيبات الجديدة ومشاريع التحديث، مما يساعد فرق الصيانة على توحيد قطع الغيار وتقليل وقت التوقف عن العمل.
الغلاف مصمم للبيئات الصناعية ويحمي المكونات الداخلية من الغبار والماء والاهتزاز. يعمل بشكل موثوق عبر نطاق واسع لدرجات الحرارة المحيطة ويقبل ضغوط إمداد الهواء الشائعة للأجهزة. تشمل خيارات التحكم المعايرة المحلية وتعديل الخرج الهوائي والمؤشر الميكانيكي. الحزمة مناسبة للصناعات الكيميائية والبتروكيماوية والنفط والغاز والطاقة والمياه والصناعات العملية العامة. يقلل بناؤها المعياري من جهد الصيانة ويدعم الموثوقية طويلة الأجل مع تخطيط يمكن التنبؤ به لقطع الغيار. كل حزمة مدعومة بضمان لمدة 12 شهرًا.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| نوع المنتج | حزمة محدد موضع الصمام |
| الموديل | 3720 |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر |
| بروتوكول الاتصال | لا شيء |
| ضغط الإمداد | 20-100 رطل لكل بوصة مربعة |
| إشارة الخرج | خرج مرحل هوائي |
| تصنيف الغلاف | NEMA 4X / IP66 |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| التشخيصات | لا شيء |
| التغذية الراجعة | رابط تغذية راجعة للسفر |
| التثبيت | قوس تثبيت قياسي |
| الشهادات | الامتثال للمعايير الصناعية |
| الضمان | 12 شهرًا |
| التطبيق | التحكم في الصمامات الهوائية |
| الوسط | هواء / غاز |
| الطاقة | مدعوم بالحلقة / كهربائي |
| التشغيل اليدوي | تعديل ومعايرة محلية |
| اتصال العملية | لا شيء |
| نوع الصمام | صمام تحكم هوائي |
| الحجم | قياسي |
صناعة التطبيق
المعالجة الكيميائية
التكرير البتروكيماوي
إنتاج النفط والغاز
توليد الطاقة
معالجة المياه ومياه الصرف الصحي
تصنيع الأدوية
معالجة الأغذية والمشروبات
اللب والورق
تتطلب هذه الصناعات تحديد موضع دقيق للصمام، وخرجًا هوائيًا مستقرًا، وتغذية راجعة ميكانيكية موثوقة. تعمل الحزمة بشكل جيد في البيئات الرطبة والغبار والمهتزة في المصنع عند تركيبها وصيانتها بشكل صحيح. تدعم حلقات التحكم في التدفق والضغط والمستوى التي تستخدم صمامات التحكم الهوائية.
المشاكل الشائعة
الصمام لا يتحرك: تحقق من إشارة 4-20 مللي أمبير، وإمداد الهواء، ورابط المشغل.
خرج محدد الموضع غير مستقر: تحقق من استقرار ضغط الإمداد وحالة الفوهة.
تذبذب الصمام: افحص الضبط، وحجم المشغل، ورابط التغذية الراجعة.
تسرب الهواء: تحقق من الوصلات، والحشيات، وتجميع المرحل.
تغذية راجعة غير صحيحة: افحص رابط التغذية الراجعة، والكامة، والمعايرة.
انحراف الصفر: تأكد من استقرار التثبيت وأعد معايرة الصفر والمدى.
رطوبة في خط الهواء: قم بصيانة منظم الفلتر وقم بتركيب مجفف إذا لزم الأمر.
مشكلة تجاوز يدوي: تحقق من تجاوز، ورابط، ونابض المشغل.
خطأ في ضغط الخرج: افحص محول I/P، والفوهة، والمرحل.
فقدان الإشارة: تحقق من أسلاك الحلقة، والطاقة، ونطاق إشارة الدخل.
جميع الوحدات مدعومة بضمان لمدة 12 شهرًا.
الموديلات البديلة
Fisher 3720-0
Fisher 3730-3
Fisher 3582i
Fisher 3620J
Fisher DVC6200
Fisher DVC2000
Masoneilan SVI1000
Neles ND9000
ملاحظة الاختيار: تأكد من معيار التثبيت، ونطاق السفر، وإشارة الدخل، وضغط الإمداد، وتوافق المشغل.
