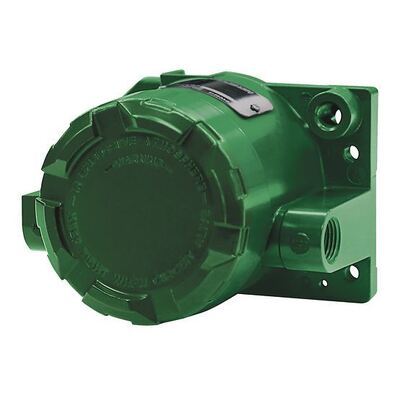

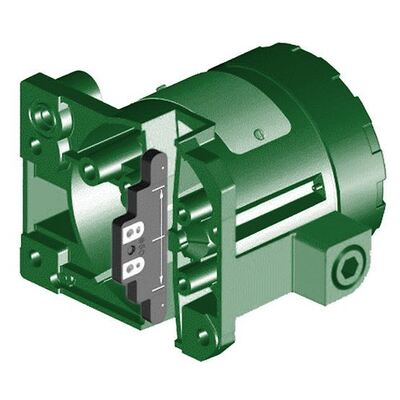

يوفر جهاز إرسال الموضع الرقمي FIELDVUE 4400 من فيشر تغذية راجعة للموضع للصمامات الدوارة والصمامات ذات الساق المنزلقة والمنافذ والمخمدات والمعدات المتحركة الأخرى. تم تصميمه للتطبيقات التي يحتاج فيها المشغلون إلى مؤشر واضح لموضع المعدات، جنبًا إلى جنب مع معلومات تشخيصية إضافية.على عكس سلسلة فيشر 4200 القديمة، التي تستخدم استشعار مقاوم متغير مقترن ميكانيكيًا، يستخدم جهاز 4400 ترتيب استشعار غير تلامسي مع مصفوفة مغناطيسية. يقلل هذا التصميم من الاعتماد على الوصلات الميكانيكية لقياس الموضع.يوفر جهاز 4400 تغذية راجعة للموضع 4-20 مللي أمبير ويدعم اتصالات HART 7. تشمل وظائفه التشخيصية عدد الدورات، ووقت الفتح والإغلاق، وتراكم السفر، ووقت التوقف، والموضع الحالي، ووقت الشوط.
بالنسبة للمصانع التي تحتفظ بأجهزة فيشر 4210 أو 4211 القديمة، فإن جهاز 4400 هو اتجاه الاستبدال الموصى به لمعظم التطبيقات. قبل الطلب، قم بتأكيد مجموعة التركيب، وسفر الصمام، ومتطلبات الإخراج، وأي وظائف مفتاح حد مطلوبة.
المواصفات الفنية
المعلمة
| العلامة التجارية | فيشر |
|---|---|
| عائلة المنتج | FIELDVUE |
| الموديل | 4400 |
| نوع المنتج | الكمية المطلوبة |
| استشعار الموضع | استشعار غير تلامسي مع مصفوفة مغناطيسية |
| تطبيق القياس | الصمامات الدوارة والصمامات ذات الساق المنزلقة والمنافذ والمخمدات والمعدات المتحركة المتوافقة الأخرى |
| الإخراج التناظري | 4-20 مللي أمبير تيار مستمر |
| الاتصال الرقمي | HART 7 |
| مصدر الطاقة | ثنائي الأسلاك، يعمل بالطاقة الحلقية |
| مفاتيح الحد | مفتاحا حد منفصلان بحالة صلبة، قابلان للتكوين وفقًا لإعداد الجهاز |
| تصنيف مفتاح الحد | حتى 1 أمبير لكل مفتاح، يخضع لظروف التشغيل المحددة |
| التشخيصات | عدد الدورات، وقت الفتح/الإغلاق، مجمع السفر، وقت التوقف، الموضع الحالي، ووقت الشوط |
| الإعداد | معايرة محلية بأزرار ضغط |
| قدرة السلامة | قادر على SIL 2 |
| موافقات المناطق الخطرة | تشمل التكوينات المتاحة ATEX، CSA، CSAus، و IECEx؛ تحقق من الإصدار المطلوب بالضبط |
| يجب تأكيد رمز الموديل المحدد والموافقات وملحقات التركيب وتكوين المفتاح مقابل متطلبات التطبيق. | صناعة التطبيق |
النفط والغاز
مراقبة موضع الصمام في معدات العمليات، بما في ذلك التطبيقات التي تكون فيها التغذية الراجعة الموثوقة مهمة لقرارات التشغيل.
مراقبة الموضع للصمامات التحكم والعزل المتوافقة في أنظمة محطات الطاقة.
يمكن لجهاز 4400 توفير تغذية راجعة مستمرة للموضع ومعلومات تشخيصية للتطبيقات التي تحتاج إلى مزيد من المعلومات أكثر من مجرد مؤشر فتح/إغلاق بسيط.
التكامل مع أنظمة التحكم والمراقبة باستخدام ترتيبات 4-20 مللي أمبير و HART المتوافقة.
لا يوجد إخراج 4-20 مللي أمبير
افحص مصفوفة المغناطيس، وترتيب التركيب، والمعايرة. يمكن أن يؤثر التركيب غير الصحيح أو عدم التطابق بين مجموعة التغذية الراجعة وسفر الصمام على قياس الموضع.
تأكد من أن الحلقة تلبي متطلبات مقاومة HART وأن إعدادات النظام المضيف والجهاز متوافقة. تحقق من الأسلاك وتكوين الاتصال قبل استبدال جهاز الإرسال.
تأكد من أن الجهاز يتضمن تكوين المفتاح المطلوب. تحقق من نقاط التشغيل المكونة، ومصدر الطاقة، والأسلاك الخارجية.
تحقق من مجموعة التركيب ومصفوفة التغذية الراجعة المختارة لنوع الصمام وسفره. لا ينبغي افتراض أن الاستبدال يناسب فقط لأن الجهاز القديم يحمل رقم موديل فيشر.
جهاز FIELDVUE 4400 هو اتجاه الاستبدال الموصى به لمعظم أجهزة إرسال الموضع من سلسلة فيشر 4200.
جهاز 4210 هو جهاز إرسال موضع إلكتروني قديم. قم بتقييم جهاز 4400 بعد التحقق من متطلبات التركيب والإشارة الحالية.
فيشر 4211: جهاز 4211 لديه حالة دورة حياة مقيدة للطلبات النووية. يجب أن تأخذ قرارات الاستبدال في الاعتبار المتطلبات التنظيمية ومتطلبات الشراء للتطبيق.
فيشر FIELDVUE 4400: جهاز إرسال موضع رقمي مع استشعار غير تلامسي، وإخراج 4-20 مللي أمبير، واتصال HART 7، وقدرات تشخيصية إضافية.
يجب أن تغطي مراجعة الاستبدال المناسبة:الموديل الحالي ورمز المنتج الكامل
سفر الصمام ونوع الحركة
مجموعة التركيب ومصفوفة المغناطيس
متطلبات الإخراج والاتصال
وظائف مفتاح الحد
تصنيف المنطقة الخطرة
الموافقات المطلوبة
توافق نظام التحكم
لماذا تشتري منا
دعم مشروع الاستبدال
نوصي بفحص متطلبات الإخراج، ومجموعة التركيب، ومصفوفة التغذية الراجعة، والمفتاح قبل تقديم عرض الأسعار.
نقوم بتوريد أجهزة تحديد موضع الصمامات، وأجهزة إرسال الموضع، وصمامات التحكم، والمشغلات، والأجهزة الصناعية ذات الصلة.
ندعم المشترين الخارجيين بعروض الأسعار، وتنسيق المنتجات، وترتيبات التسليم.
بالنسبة لاستفسار الاستبدال، نركز على التفاصيل التي تؤثر على التوافق بدلاً من الاعتماد على اسم الموديل وحده.
يعتمد التوفر على تكوين 4400 المطلوب، وملحقات التركيب، والموافقات، والكمية.
بالنسبة لمتطلبات 4210 و 4211 القديمة، يخضع التوفر لقيود دورة حياتها المنشورة وظروف الشراء الدقيقة.
نموذج طلب عرض سعر
المنتج:
الموديل:4400
الكمية:
الكمية المطلوبة
الموديل الحالي:
4210 / 4211 / أخرى
نوع الصمام:
دوار / ساق منزلقة / أخرى
سفر الصمام:
السفر أو الدوران المطلوب
مجموعة التركيب:
تفاصيل المجموعة الحالية، إذا كانت معروفة
الإخراج:
4-20 مللي أمبير
الاتصال:
HART 7 مطلوب / أخرى
مفاتيح الحد:
مطلوب / غير مطلوب
الموافقات:
موافقات المناطق الخطرة أو السلامة المطلوبة
التطبيق:
الصناعة وظروف الخدمة
الوجهة:
البلد / المدينة
التسليم المطلوب:
تاريخ التسليم المستهدف
يرجى تقديم لوحة اسم الجهاز الحالي، ومعلومات الصمام، وصور التركيب للمساعدة في تأكيد التكوين الصحيح.
