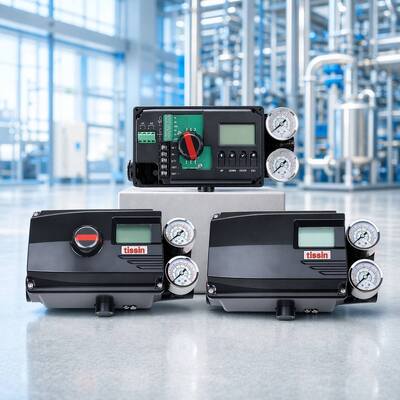

إن جهاز تحديد موضع الصمام الذكي من سلسلة Tissin TS800 عبارة عن جهاز أتمتة صناعي عالي الأداء مصمم للتحكم بدقة في شوط الصمام استجابة لإشارة إدخال 4-20 مللي أمبير من لوحة التحكم أو DCS أو المعاير. تم تصميم TS800 باستخدام تقنية التحكم الرقمي المتقدمة، مما يوفر استجابة سريعة وتحديد المواقع بدقة وتشغيل موثوق طويل الأمد في بيئات العمليات الصعبة.
تتوفر سلسلة TS800 في كلا التكوينين الخطي (TS800L) والدوار (TS800R)، وتتميز بواجهة LCD سهلة الاستخدام مع أربعة أزرار تحكم محلية، مما يتيح المعايرة السريعة والإعداد المباشر في الموقع بدون أدوات إضافية. يضمن غلافه القوي المصنوع من الألومنيوم المصبوب مع حماية IP66 المتانة عبر مجموعة واسعة من التطبيقات الصناعية، بما في ذلك المعالجة الكيميائية والنفط والغاز وتوليد الطاقة ومعالجة المياه.
باعتبارها علامة تجارية كورية موثوقة، تجمع Tissin بين عقود من الخبرة الميدانية والتصميم الداخلي المعياري، مما يجعل سلسلة TS800 سهلة الصيانة وقابلة للتكيف مع متطلبات الأتمتة المتطورة. تعمل اتصالات HART الاختيارية، ومفاتيح الحد الميكانيكية، وتعليقات جهاز الإرسال على توسيع قدرات التكامل ضمن بنيات المصانع الذكية الحديثة.
| المعلمة | مواصفة |
|---|---|
| نموذج | TS800L (خطي) / TS800R (دوار) |
| إشارة الإدخال | 4-20 مللي أمبير تيار مستمر |
| مقاومة | 500 أوم عند 20 مللي أمبير تيار مستمر |
| ضغط العرض | 20 رطل لكل بوصة مربعة إلى 100 رطل لكل بوصة مربعة (0.14 إلى 0.7 ميجا باسكال) |
| سكتة دماغية | 10 إلى 150 ملم (خطي) / 0 إلى 90 درجة (دوار) |
| اتصال الهواء | 1/4 معاهدة عدم الانتشار أو PT 1/4 |
| اتصال المقياس | 1/8 معاهدة عدم الانتشار أو PT 1/8 |
| قناة | 1/2 معاهدة عدم الانتشار أو G(PF) 1/2 |
| نوع مقاوم للانفجار | على سبيل المثال IIC T5/T6 |
| تصنيف الضميمة | IP66 / نيما 4X |
| درجة الحرارة المحيطة | -30 درجة مئوية إلى 85 درجة مئوية (قياسي)، -40 درجة مئوية إلى 85 درجة مئوية (درجة حرارة منخفضة) |
| درجة حرارة الانفجار | -40 درجة مئوية إلى 60 درجة مئوية (T5)، -40 درجة مئوية إلى 40 درجة مئوية (T6) |
| الخطية | ±0.5% مقياس كامل |
| حساسية | ±0.2% مقياس كامل |
| التباطؤ | ±0.5% مقياس كامل |
| التكرار | ±0.3% مقياس كامل |
| استهلاك الهواء | أقل من 0.08 SCFM عند عرض 20 رطل لكل بوصة مربعة |
| سعة التدفق | أكثر من 3.5 SCFM عند عرض 20 رطل لكل بوصة مربعة |
| مادة | قالب ألومنيوم مصبوب |
| وزن | 4.8 رطل (2.2 كجم) |
| الشهادات | إكس، سي، إيك، IP66، هارت، سيل 2 |
يعد محدد موضع الصمام الذكي من سلسلة Tissin TS800 مناسبًا لمجموعة واسعة من تطبيقات التحكم في العمليات الصناعية، بما في ذلك:
