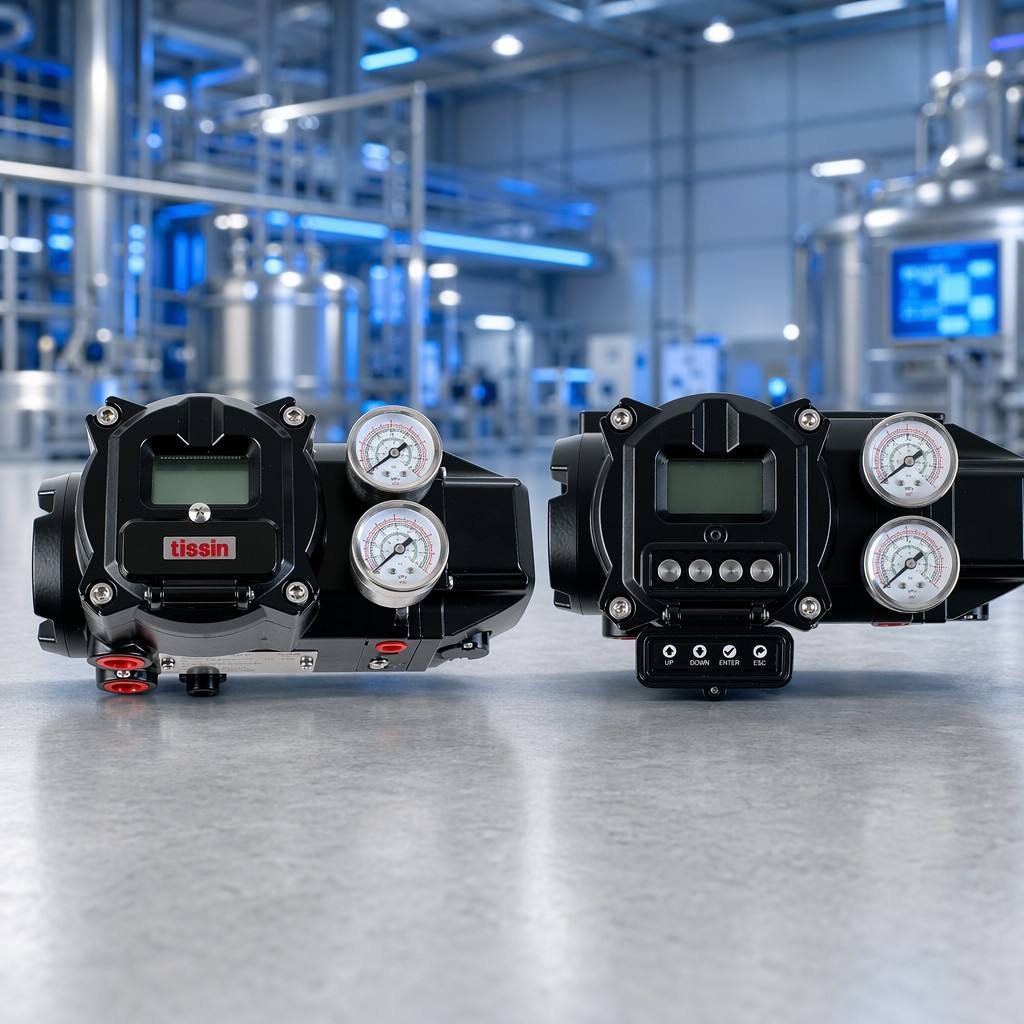

جهاز تحديد موقع الصمام الذكي من سلسلة Tissin TS900 هو جهاز أتمتة صناعية من الدرجة الأولى مصمم لتحكم دقيق في ضربة الصمام استجابة لإشارة دخول من 4-20mA من لوحة التحكم ،الـ DCSكنموذج رائد في مجموعة جهاز تحديد المواقع في تيسين، يجمع TS900 بين تقنية التحكم الرقمية المتقدمةتوفير موثوقية استثنائية في بيئات العمليات الأكثر تطلبًا وخطورة.

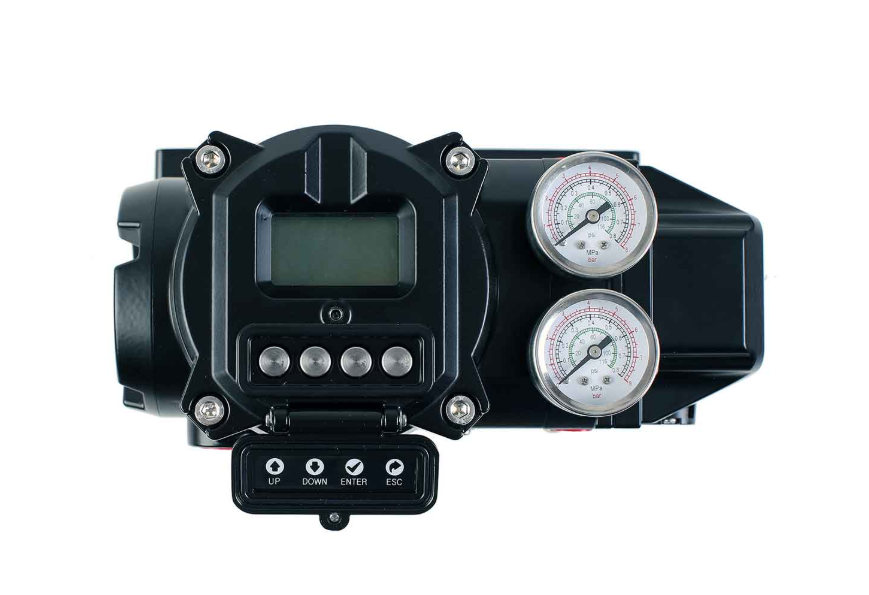

متوفرة في كل من التكوينات الخطية والدورية ، تستوعب TS900 نطاقات السكتة الدماغية من 10 إلى 150 مم للصمامات الخطية و 0 إلى 90 درجة للمحركات الدوارة.شاشة LCD بديهية مع واجهة التحكم المحلية أربعة أزرار يسمح للمشغلين بإجراء معايرة تلقائية سريعة، اختبار ضربة جزئية، وتبديل الوضع مباشرة على الجهاز دون أدوات خارجية.الاتصالات الاختيارية HART تمكن من الاندماج السلس في معماريات المصانع الذكية الحديثة للمراقبة والتشخيص عن بعد.

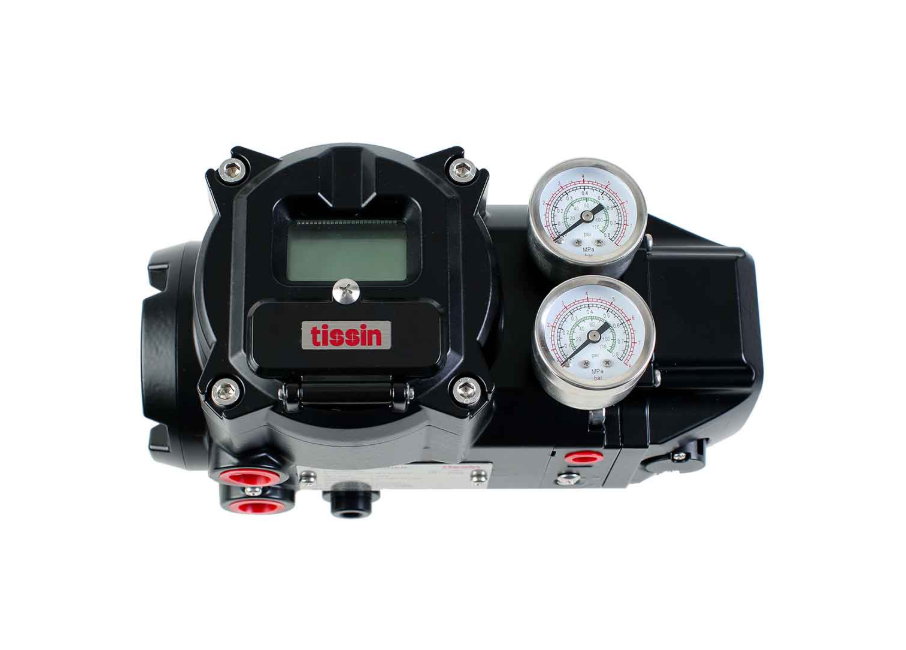

تم بناؤها مع غطاء صلب من الألومنيوم المصبوب بالموت ومصنفة IP66 ، وتقاوم سلسلة TS900 الظروف الصناعية القاسية بما في ذلك الاهتزازات العالية والدرجات الحرارية القاسية والغلاف الجوي التآكل.سواء كانت تستخدم في المعالجة الكيميائيةفي مجال إنتاج النفط والغاز أو توليد الكهرباء أو معالجة المياه ، يوفر TS900 الدقة والسلامة والموثوقية على المدى الطويل التي تتطلبها تطبيقات العمليات الحرجة.
| المعلم | المواصفات |
|---|---|
| النموذج | TS900 |
| إشارة الدخول | 4-20mA DC |
| عائق | 500 أوم عند 20mA DC |
| ضغط الإمداد | 20 PSI إلى 100 PSI (0.14 إلى 0.7 MPa) |
| السكتة الدماغية | خطي: 10 إلى 150 مم / دوار: 0 إلى 90 درجة |
| الاتصال الجوي | 1/4 NPT أو PT 1/4 |
| اتصال المقياس | 1/8 NPT أو PT 1/8 |
| القناة | 1/2 NPT أو G (((PF) 1/2 |
| نوع مقاوم للانفجار | Ex db IIC T5/T6 (عازل للحريق) |
| درجة الحماية | IP66 / NEMA 4X |
| درجة الحرارة المحيطة | -30°C إلى 85°C (المعيار) ، -40°C إلى 85°C (الدرجة الحرارية المنخفضة) |
| درجة حرارة الانفجار | -40°C إلى 60°C (T5) ، -40°C إلى 40°C (T6) |
| خطية | ±0.5٪ مقياس كامل |
| الحساسية | ± 0.2% مقياس كامل |
| التهاب النفس | ±0.5٪ مقياس كامل |
| التكرار | ± 0.3% على نطاق كامل |
| استهلاك الهواء | أقل من 0.08 SCFM عند إمدادات 20 PSI |
| جودة الهواء المطلوبة | الفئة 3 حسب المعيار ISO 8573-1 |
| قدرة التدفق | أكثر من 3.5 SCFM عند إمدادات 20 PSI |
| المواد | صب الألومنيوم |
| الوزن | 7.7 باوند (3.5 كجم) |
| الشهادات | Ex db، CE، IECEx، IP66، HART، SIL 2 |
تم تصميم جهاز تحديد وضع الصمام الذكي من سلسلة Tissin TS900 خصيصًا للسيطرة على العمليات الصناعية الحرجة في مجموعة واسعة من القطاعات:
الجواب: إن طراز TS900 هو النموذج الرئيسي مع شهادة Exdb IIC المقاومة للنار، مما يجعله مناسبًا للمناطق الخطرة في المنطقة 1.يحتوي TS800 على حماية Ex ia IIC آمنة جوهرياً لتطبيقات المنطقة 0 والمناطق 1كما يحتوي TS900 على بنية أثقل وأكثر قوة عند 7.7 رطل مقارنة بـ 4.8 رطل لـ TS800 ، مما يوفر متانة متزايدة في البيئات القاسية.
الجواب: تتوفر TS900 في تكوين خطي لمجموعات السكتة الدماغية من 10 إلى 150 مم وتكوين دواري للدوران من 0 إلى 90 درجة. يشترك كلاهما في مواصفات إلكترونية ونيوماتيكية متطابقة.
الجواب: نعم، الاتصالات HART متوفرة كميزة اختيارية للاتصالات الرقمية ثنائية الاتجاه، مما يتيح التكوين عن بعد، التشخيص،ودمج الصيانة التنبؤية في أنظمة المصانع الذكية.
الجواب: نعم، سلسلة TS900 معتمدة SIL 2، مما يجعلها مناسبة لأنظمة الأجهزة الأمنية (SIS) حيث يتطلب اختبار ضربة جزئية ووظائف الإنذار للامتثال للسلامة الوظيفية.
الجواب: تتطلب TS900 استيفاء معايير جودة أيزو 8573-1 الفئة 3. وهذا يضمن نظيفة،إمدادات الهواء الجاف التي تمنع التلوث الداخلي وتحافظ على دقة تحديد المواقع المتسقة طوال عمر المنتج.
الإجابة: نعم، الحجرة ذات التصنيف IP66 و NEMA 4X توفر حماية كاملة ضد دخول الغبارمما يجعل TS900 مناسبة للتركيب في الهواء الطلق في معظم الظروف البيئية• تتسع نطاق درجات الحرارة المحيطة من -40°C إلى 85°C للمناطق المناخية القاسية.
ج: الاكسسوارات الاختيارية تشمل 4-20mA ردود فعل جهاز الإرسال، 2 مبدل الحد الميكانيكي في نهاية الرحلة، ووحدة الاتصال HART، وأقواس تركيب لمختلف أنواع المحرك،ومجموعة من قطع الغيار بما في ذلك مجموعات المسامير، صمامات الطيار، ووحدات ردود الفعل.
ج: حماية Ex db (عازمة على اللهب) تحتوي على أي انفجار داخلي داخل الغرفة وتمنع انتشار اللهب إلى الغلاف الجوي الخارجي.هذا يسمح بدوائر طاقة أعلى ويفضل في المنشآت التي تكون فيها حواجز السلامة الجوهرية غير عمليةيحد من الطاقة لمنع الإشعال تماماً، مناسبة للمناطق في المنطقة 0 ولكن مع قيود الطاقة على الدوائر المرتبطة.
